3 เฟส 660V AC Drive VFD

ไดรฟ์ SCK300 ของ WCE นั้นมีประสิทธิภาพสูงไดรฟ์อเนกประสงค์ที่ออกแบบมาสำหรับระบบอัตโนมัติอุตสาหกรรมที่ใช้กันอย่างแพร่หลายในพัดลมปั๊มสายพานลำเลียงสายพานเครื่องบดและอุปกรณ์อื่น ๆ หลักของมันใช้เทคโนโลยีการควบคุมเวกเตอร์ขั้นสูงซึ่งมีลักษณะของความแม่นยำในการควบคุมความเร็วสูงการประหยัดพลังงานและประสิทธิภาพสูงการทำงานที่มั่นคง ฯลฯ และสามารถตอบสนองความต้องการของสถานการณ์อุตสาหกรรมต่างๆ นอกจากนี้เรายังได้ทำโซลูชั่นที่กำหนดเองสำหรับตู้ควบคุมอินเวอร์เตอร์เครื่องบดเคลื่อนที่ซึ่งทำงานได้อย่างสมบูรณ์แบบในหลาย ๆ แห่งทั่วประเทศ

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

คุณสมบัติของผลิตภัณฑ์

●คุณสมบัติ I/O

◆ช่วงแรงดันไฟฟ้าอินพุต: 220V/380V/660V ± 15%

◆ช่วงความถี่อินพุต: 47 ~ 63Hz

◆ช่วงแรงดันเอาต์พุต: 0 ~ แรงดันไฟฟ้าอินพุตที่ได้รับการจัดอันดับ

ช่วงความถี่เอาต์พุต: 0 ~ 400Hz

●คุณสมบัติการทำงาน

◆โหมดการตั้งค่าความถี่: การตั้งค่าดิจิตอลการตั้งค่าแบบอะนาล็อกการตั้งค่าการสื่อสารแบบอนุกรมการตั้งค่า PID หลายความเร็ว ฯลฯ

◆ฟังก์ชั่นการควบคุม PID

◆ฟังก์ชั่นควบคุมหลายสปีด: 16 การควบคุมความเร็ว

◆ฟังก์ชั่นการควบคุมความถี่สวิง

◆ความล้มเหลวของพลังงานในทันทีโดยไม่หยุดใช้ฟังก์ชัน

◆ฟังก์ชั่นคีย์ Quick/Jog: คีย์ลัดมัลติฟังก์ชั่นที่กำหนดโดยผู้ใช้อย่างอิสระ

◆ฟังก์ชั่นการปรับแรงดันไฟฟ้าอัตโนมัติ: เมื่อแรงดันไฟฟ้ากริดกำลังเปลี่ยนแปลงมันสามารถรักษาค่าคงที่แรงดันเอาต์พุตโดยอัตโนมัติ

◆ให้ฟังก์ชั่นการป้องกันความผิดพลาดได้มากถึง 25 ชนิด: มากกว่ากระแสไฟฟ้าเกินแรงดันไฟฟ้าภายใต้แรงดันไฟฟ้าเกินอุณหภูมิการสูญเสียเฟสการโอเวอร์โหลดและฟังก์ชั่นการป้องกันอื่น ๆ

●คุณสมบัติส่วนต่อพ่วงส่วนต่อพ่วง

◆อินพุตดิจิตอลที่ตั้งโปรแกรมได้: 8 อินพุต

◆อินพุตอะนาล็อกที่ตั้งโปรแกรมได้: AI1: 0 ~ 10V อินพุต, AI2: 0 ~ 10V หรือ 0 ~ 20mA อินพุต

◆เปิดเอาต์พุตตัวสะสม: 1 เอาต์พุต

◆เอาต์พุตรีเลย์: 2 เอาต์พุต

◆เอาต์พุตแบบอะนาล็อก: 2 เอาต์พุต, 0/4 ~ 20ma หรือ 0 ~ 10V ตามลำดับ

●ลักษณะการปฏิบัติงานทางเทคนิค

◆โหมดควบคุม: ไม่มีการควบคุมเวกเตอร์ PG, การควบคุม V/F, การควบคุมแรงบิด

◆ความจุโอเวอร์โหลด: 150% จัดอันดับกระแส 60s; 180% จัดอันดับปัจจุบัน 10s

◆การเริ่มต้นแรงบิด: ไม่มีการควบคุมเวกเตอร์ PG: 0.5Hz/150% (SVC)

◆อัตราส่วนความเร็ว: ไม่มีการควบคุมเวกเตอร์ PG: 1: 100

แอปพลิเคชันผลิตภัณฑ์

ผลิตภัณฑ์สามารถใช้ในการขุด, พัดลม, ปั๊ม, อุปกรณ์พลังงานใหม่และโอกาสอื่น ๆ

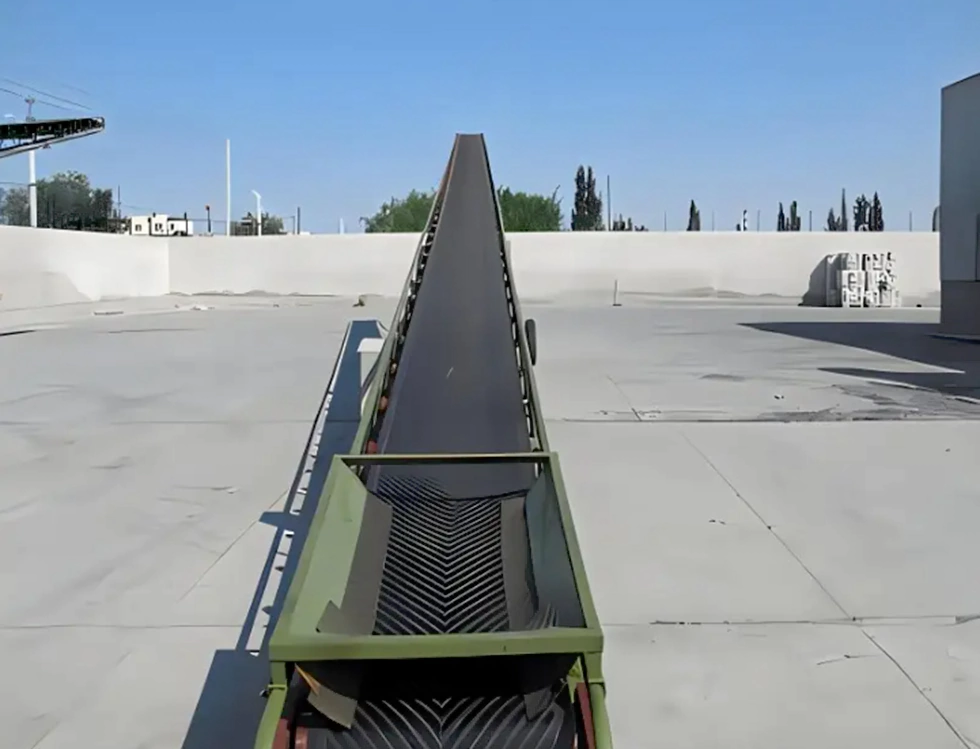

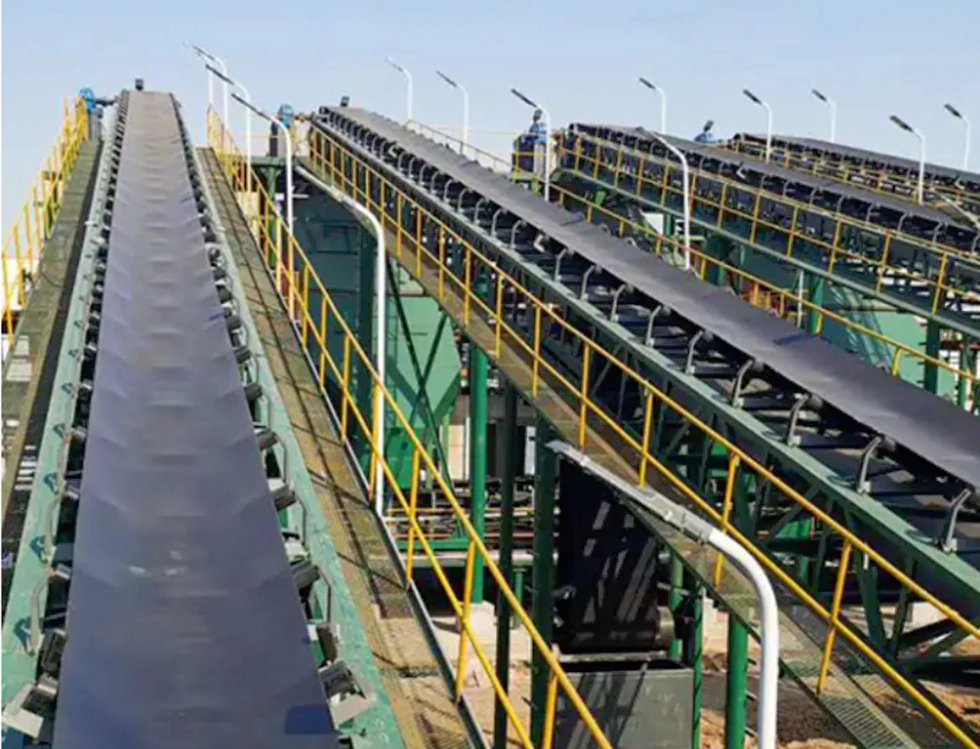

สายพานลำเลียงสินค้าขนส่ง

การประยุกต์ใช้ตัวแปลงความถี่ในระบบสายพานเป็นหนึ่งในเทคโนโลยีสำคัญเพื่อให้ได้การส่งและการเรียงลำดับวัสดุที่มีประสิทธิภาพและแม่นยำ

1. การส่งวัสดุหลายสปีด

สถานการณ์: ถ่ายโอนแพ็คเกจขนาด/น้ำหนักที่แตกต่างกันในคลังสินค้าโลจิสติกส์

ที่ตระหนักรู้:

พารามิเตอร์ความเร็วหลายชุด (เช่น 30Hz/50Hz/80Hz) เป็นค่าที่ตั้งไว้ล่วงหน้าและสลับโดย PLC หรือ HMI

เมื่อรวมกับเซ็นเซอร์โฟโตอิเล็กทริกเพื่อตรวจจับขนาดแพ็คเกจจับคู่ความเร็วโดยอัตโนมัติ

2. การวางตำแหน่งและการเรียงลำดับที่แม่นยำ

สถานการณ์: ศูนย์เรียงลำดับด่วนเบี่ยงเบนพัสดุตามปลายทาง

ที่ตระหนักรู้:

ข้อเสนอแนะของตัวเข้ารหัส + อินเวอร์เตอร์ควบคุมวงปิดการวางตำแหน่งความแม่นยำสูงถึง± 1 มม.

เมื่อแพ็คเกจมาถึงพอร์ตการเรียงลำดับอินเวอร์เตอร์จะทำการหยุดคงที่ (การเบรก DC + เป็นศูนย์ความเร็วโฮเวอร์) ร่วมกับการกระทำของก้านแรงดัน/หุ่นยนต์

3. การควบคุมการทำงานร่วมกันแบบซิงโครนัส

สถานการณ์: การส่งสายพานสายพานลำเลียงหลายเซ็กเมนต์

ที่ตระหนักรู้:

โหมดการควบคุมหลัก/ทาส: ตัวแปลงความถี่หลักส่งคำแนะนำความถี่และเครื่องทาสที่ซิงโครนัสตามมาผ่าน Modbus/Canopen

Cascade Control: สายพานลำเลียงด้านหลังเร็วกว่าด้านหน้า 5% หลีกเลี่ยงการสะสมของรายการ

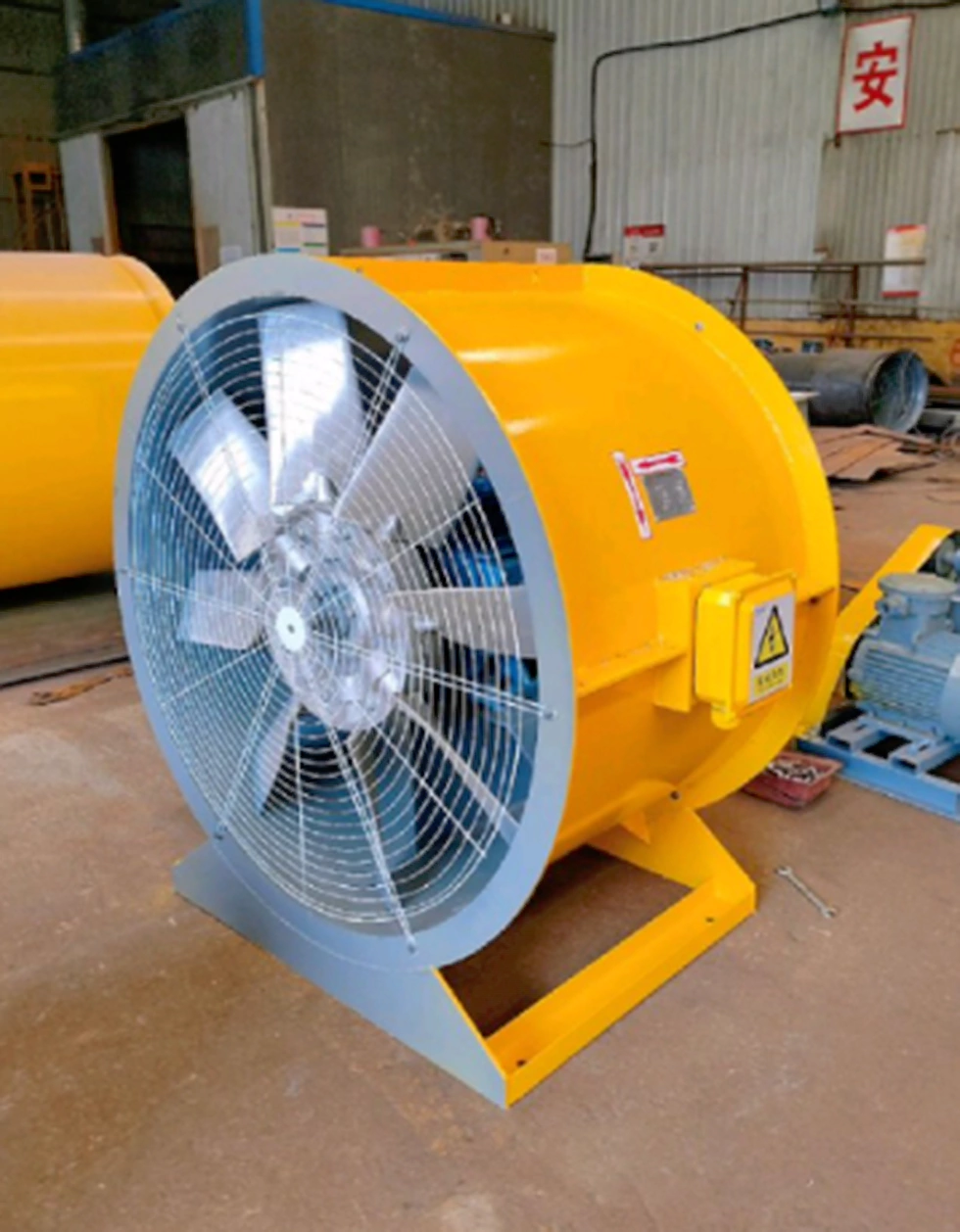

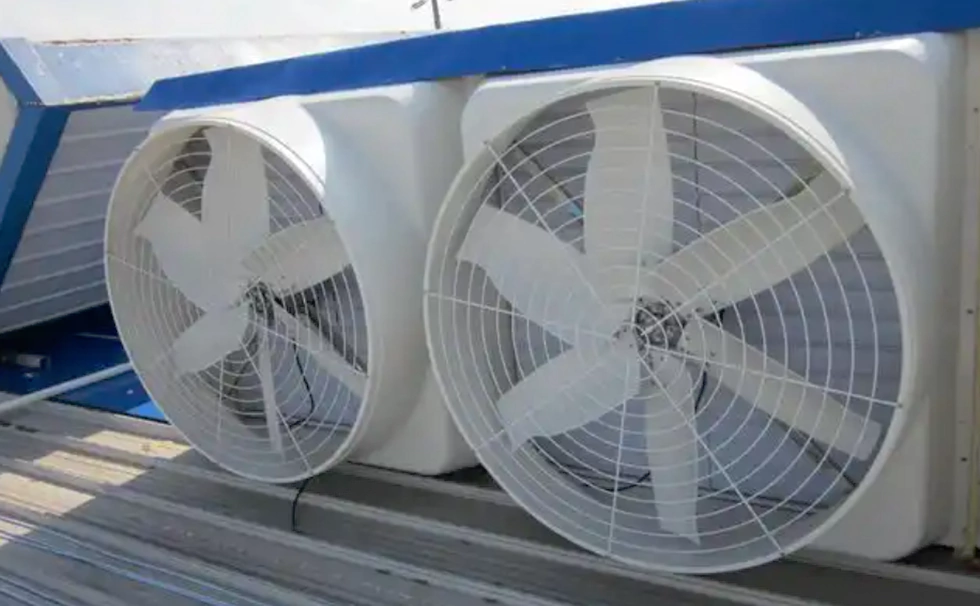

แฟน ๆ

การประยุกต์ใช้ตัวแปลงความถี่ในสาขาของพัดลมไม่เพียง แต่ลดการใช้พลังงานอย่างมากเท่านั้น แต่ยังช่วยเพิ่มความแม่นยำของระบบและระดับอัตโนมัติผ่านการควบคุมอัจฉริยะ ซีรี่ส์ SCK300 ของ WCE ด้วยอัลกอริธึมที่เข้ากันได้และประหยัดพลังงานสูงสามารถครอบคลุมความต้องการที่หลากหลายของเครื่องช่วยหายใจขนาดเล็กให้กับแฟน ๆ อุตสาหกรรมขนาดใหญ่ช่วยให้ บริษัท ต่างๆได้รับการผลิตสีเขียวและมีประสิทธิภาพ

LCD แสดงข้อความและกราฟิกหลายภาษาหมายเลขการแสดงผล LED ที่ใช้งานง่ายมากขึ้นตามการตั้งค่าของคุณ

ปริมาณ VFD เป็นโครงสร้างขนาดใหญ่หม้อน้ำขนาดใหญ่อัตราการใช้ผลิตภัณฑ์สามารถทำงานได้ตามปกติในสภาพแวดล้อมที่ร้อนเช่นเขตร้อน

โหมดอินพุตและเอาต์พุตประเภทต่างๆสามารถปรับแต่งได้:

อินพุต 1.3p 380V ถึง 3P 380V เอาต์พุต

2. อินพุต 3P220V ถึงเอาต์พุต 3P220V

3. อินพุต 3P660V ถึงเอาต์พุต 3P660V

4. อินพุต 1P220V ถึงเอาต์พุต 3P 380V

5. 1P220V อินพุตไปยังเอาต์พุต 3P220V

ด้วยฟังก์ชั่นการติดตามความเร็วสามารถเริ่มต้นได้ดีขึ้นสองเท่า

มันมาพร้อมกับการสื่อสาร Modbus RTU และยังสามารถใช้ Modbus TCP, PRPFIBUS และ PROFINET ได้โดยการเพิ่มบัตรขยาย

ไดอะแกรมการเดินสาย VFD
