การแก้ไขปัญหาอย่างง่ายสำหรับ VFD - IGBT、 Bridge rectifier Bridge

คำเตือน:

ก่อนการวัดมีความจำเป็นเพื่อให้แน่ใจว่า VFD ถูกขับเคลื่อนและสายไฟ R, S, T และเอาต์พุตสาย U, V, W จะถูกลบออก หลังจากการวัด P+/N- และไม่มีแรงดันไฟฟ้า DC สามารถดำเนินการได้!

วัดโมดูลวงจรเรียงกระแสของ VFD:

ขั้นแรกให้ตั้งค่ามัลติมิเตอร์เป็นตำแหน่ง "ไดโอด" จากนั้นใช้ตะกั่วทดสอบสีแดงและสีดำของมัลติมิเตอร์เพื่อทำตามขั้นตอนด้านล่างสำหรับการตรวจจับ:

ประการที่สองแตะเทอร์มินัลบวก P (+) ของบัส DC ด้วยตะกั่วทดสอบสีดำและ Touch R, S และ T ตามลำดับด้วยตะกั่วทดสอบสีแดง บันทึกค่าที่แสดงบนมัลติมิเตอร์

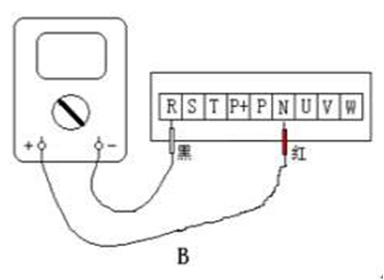

ประการที่สามจากนั้นสัมผัสการทดสอบสีแดงนำไปสู่เทอร์มินัลลบ N (-) ของบัส DC และสัมผัสการทดสอบสีดำที่นำไปสู่ ​​R, S และ T ตามลำดับและบันทึกค่าการแสดงผลของมัลติมิเตอร์

ประการที่สี่หากค่าที่แสดงของการวัดที่หกนั้นมีความสมดุลโดยทั่วไปแสดงว่าไม่มีปัญหากับการแก้ไข VFD มิฉะนั้นโมดูลการแก้ไขที่ตำแหน่งที่สอดคล้องกันจะเสียหาย

วัดโมดูล IGBT ของ VFD:

ขั้นแรกให้ตั้งค่ามัลติมิเตอร์เป็นตำแหน่ง "ไดโอด" จากนั้นใช้ตะกั่วทดสอบสีแดงและสีดำของมัลติมิเตอร์เพื่อทำตามขั้นตอนด้านล่างสำหรับการตรวจจับ:

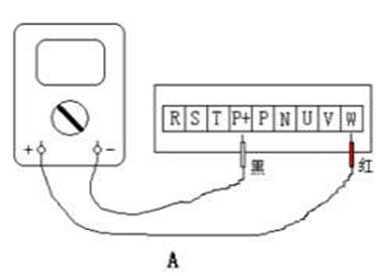

ประการที่สองแตะเทอร์มินัลบวก P (+) ของบัส DC ด้วยตะกั่วทดสอบสีดำและสัมผัส U, V และ W ตามลำดับด้วยตะกั่วทดสอบสีแดง บันทึกค่าที่แสดงบนมัลติมิเตอร์

ประการที่สามจากนั้นสัมผัสการทดสอบสีแดงนำไปสู่เทอร์มินัลลบ N (-) ของบัส DC และสัมผัสการทดสอบสีดำที่นำไปสู่ ​​U, V และ W ตามลำดับและบันทึกค่าการแสดงผลของมัลติมิเตอร์

ประการที่สี่หากค่าที่แสดงของการวัดที่หกนั้นมีความสมดุลโดยทั่วไปแสดงว่าไม่มีปัญหากับอินเวอร์เตอร์ IGBT ของ VFD มิฉะนั้นอินเวอร์เตอร์ IGBT ที่ตำแหน่งที่สอดคล้องกันจะเสียหาย
