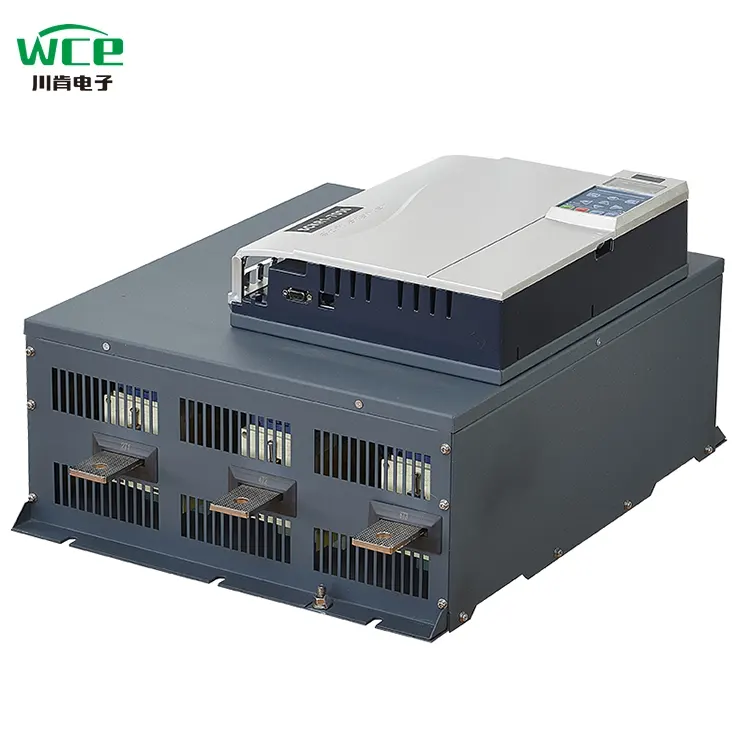

3 เฟส 440V ในตัวบายพาส Soft Starter 160kW

ปฏิสัมพันธ์ที่ชาญฉลาดและการดำเนินการที่สะดวก: Soft Starters 7000 Series มาพร้อมกับจอแสดงผลคริสตัลเหลว LCD ซึ่งมีการออกแบบอินเตอร์เฟสที่เรียบง่ายและใช้งานง่ายและประสบการณ์การทำงานที่ราบรื่นและสะดวก ระบบนี้มีฟังก์ชั่นการแสดงผล 8 ภาษาและสนับสนุนการปรับแต่งภาษาประจำชาติที่เฉพาะเจาะจงตอบสนองความต้องการของผู้ใช้ในภูมิภาคต่าง ๆ อย่างเต็มที่

การสื่อสารหลายครั้งและการควบคุมอัจฉริยะระยะไกล:มันมาพร้อมกับฟังก์ชั่นการสื่อสาร Modbus 485 มาตรฐานและยังรองรับวิธีการสื่อสารที่กำหนดเองเช่นโปรโตคอล Siemens Profibus และแอพโทรศัพท์มือถือช่วยให้ผู้ใช้บรรลุการดีบักระยะไกลที่มีประสิทธิภาพและการควบคุมที่แม่นยำและทำลายข้อ จำกัด เชิงพื้นที่

ประสิทธิภาพที่โดดเด่นและความทนทานในระยะยาว: ติดตั้งคอนแทคเตอร์ DC แบบกำหนดเองใหม่ล่าสุดเมื่อเทียบกับคอนแทคเตอร์ AC ธรรมดาประสิทธิภาพของมันจะดีขึ้น 3 ครั้งความร้อนลดลง 2.6 เท่าความปลอดภัยได้รับการปรับปรุง 25%ประสิทธิภาพการประหยัดพลังงานถึง 20%และอายุการใช้งานเกิน 100,000 ครั้ง

การกระจายความร้อนที่มีประสิทธิภาพและการทำงานที่มั่นคง:ติดตั้งพัดลม DC ความเร็วสูง 24V และการออกแบบการกระจายความร้อน 360 °ทุกรอบมันให้กำลังลมแรงเพื่อให้มั่นใจว่าอุปกรณ์ยังคงรักษาสถานะการกระจายความร้อนที่ดีและประสิทธิภาพที่มั่นคงตลอดการดำเนินงาน

ความร่วมมืออย่างลึกซึ้งและการอัพเกรดคุณภาพ: เราได้รับความร่วมมืออย่างลึกซึ้งกับ Hubei Taiji บริษัท จดทะเบียนในประเทศและใช้โมดูลและ thyristors ที่กำหนดเองซึ่งแตกต่างจากโมดูลทั่วไปในตลาด สิ่งนี้ช่วยเพิ่มความสามารถในการโหลดอย่างมีนัยสำคัญและวางรากฐานที่มั่นคงสำหรับการทำงานที่มีประสิทธิภาพของอุปกรณ์

การออกแบบที่คล่องตัวประหยัดต้นทุน:ไม่จำเป็นต้องติดตั้งคอนแทคเตอร์บายพาสภายนอกประหยัดพื้นที่การติดตั้งได้อย่างมีประสิทธิภาพลดต้นทุนสายเคเบิลลดความซับซ้อนของกระบวนการติดตั้งและทำให้การติดตั้งสะดวกขึ้นและเร็วขึ้น

การควบคุมที่เป็นนวัตกรรมเริ่มง่าย: เมื่อเปรียบเทียบกับการเริ่มต้นที่อ่อนนุ่มแบบทั่วไปวิธีการควบคุมการเริ่มแรงบิดสี่เหลี่ยมจัตุรัสใหม่ได้ถูกเพิ่มเข้ามาให้แรงบิดเริ่มต้นที่มากขึ้นทำให้เริ่มต้นได้ง่ายและราบรื่นและปรับให้เข้ากับสภาพการทำงานที่ซับซ้อนมากขึ้น

การตรวจสอบแบบเรียลไทม์การประกันความปลอดภัย:พร้อมกับเทอร์มินัลอินพุต PT100 สามารถตรวจสอบอุณหภูมิมอเตอร์ในเวลาจริงจับสถานะการทำงานของมอเตอร์ทันทีป้องกันความผิดพลาดที่เกิดจากอุณหภูมิที่ผิดปกติและตรวจสอบให้แน่ใจว่าการทำงานที่ปลอดภัยของมอเตอร์

การออกแบบที่เป็นมนุษย์การติดตั้งที่ปราศจากความกังวล: ใช้บล็อกขั้วต่อการควบคุมแบบปลั๊กและดึงทำให้การติดตั้งและการใช้งานง่ายและสะดวก เพียงถอดปลั๊กบล็อกเทอร์มินัลให้เสร็จสิ้นการเดินสายแล้วกลับมาใหม่ซึ่งช่วยเพิ่มประสิทธิภาพการติดตั้งอย่างมาก

การทดสอบการจำลองการตรวจสอบที่เชื่อถือได้: มันติดตั้งฟังก์ชั่นการจำลองการดำเนินการ แม้ว่าวงจรหลักของตัวเริ่มต้นที่อ่อนนุ่มไม่ได้เชื่อมต่อกับแรงดันไฟฟ้าของแหล่งจ่ายไฟ แต่ก็สามารถจำลองกระบวนการเริ่มต้นการวิ่งและหยุดของมอเตอร์ได้อย่างรวดเร็วยืนยันว่าสถานะการทำงานของส่วนประกอบของผู้เริ่มต้นที่อ่อนนุ่มเป็นเรื่องปกติหรือไม่

การสนับสนุนฉุกเฉินและการดำเนินงานอย่างต่อเนื่อง: มีการเพิ่มฟังก์ชั่นการเริ่มต้นฉุกเฉินแล้ว แม้ในกรณีที่มีการสลายอย่างฉับพลันของหนึ่งเฟสของ thyristor ผู้เริ่มต้นที่อ่อนนุ่มยังคงสามารถรักษาการทำงานปกติเพื่อให้มั่นใจว่าการทำงานอย่างต่อเนื่องของอุปกรณ์สำคัญและลดความเสี่ยงของการปิดตัวลง

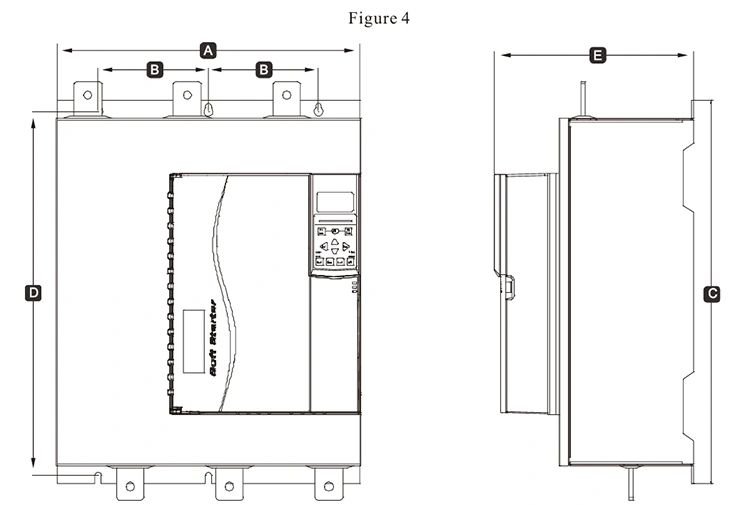

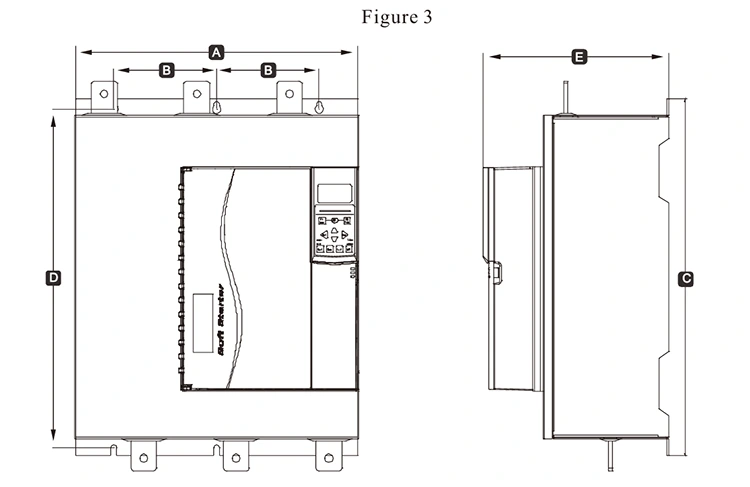

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

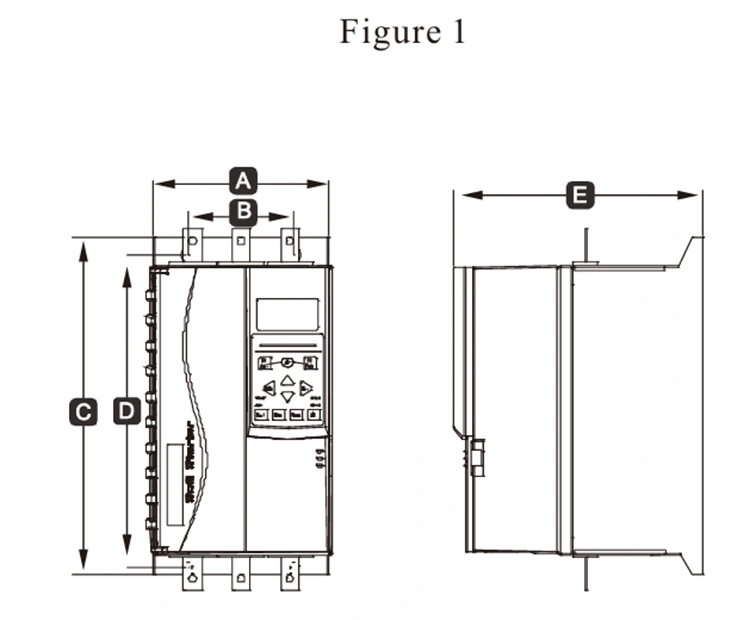

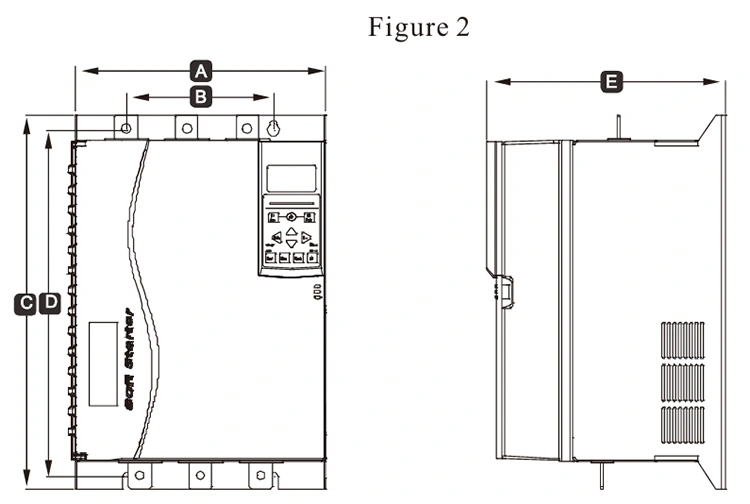

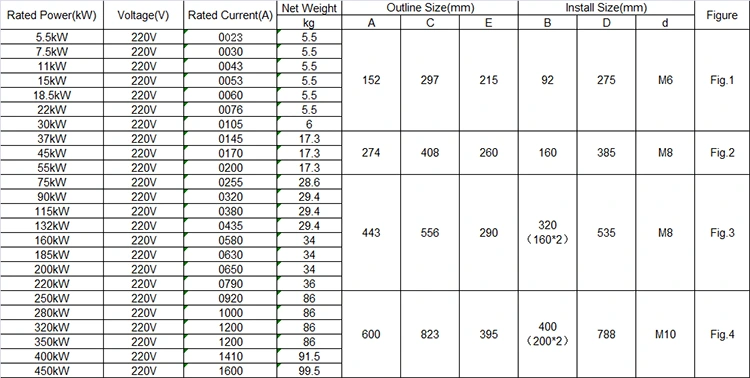

ขนาดน้ำหนักและปัจจุบันของ 220V

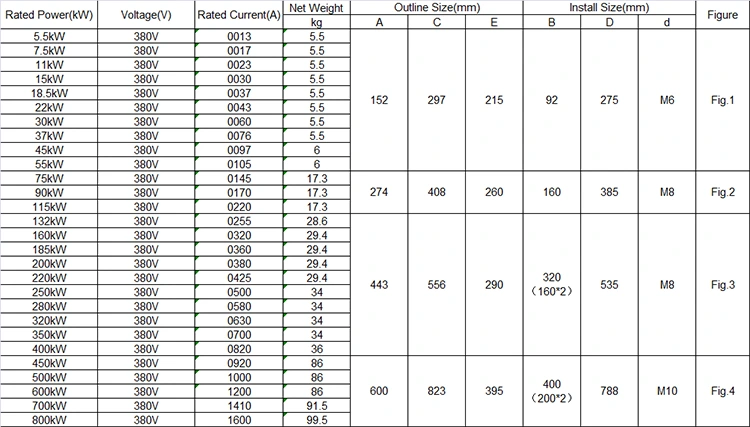

ขนาดน้ำหนักและปัจจุบันของ 380V

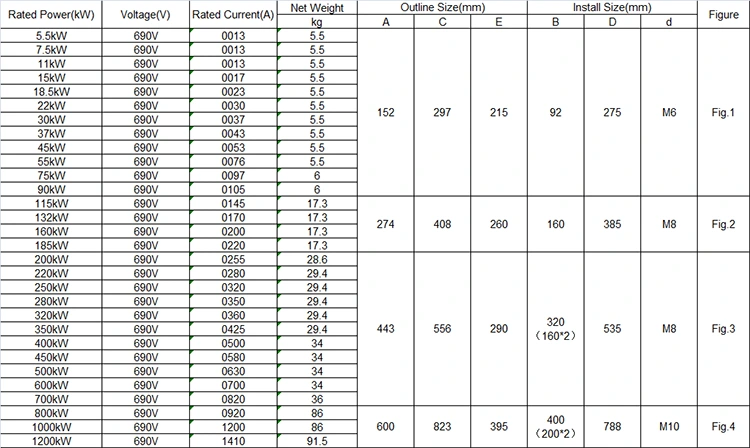

ขนาดน้ำหนักและปัจจุบันของ 690V

คุณสมบัติของผลิตภัณฑ์

1. ฟังก์ชั่นการสื่อสาร

มาพร้อมกับการสื่อสาร Modbus RTU การสื่อสาร Profibus และ Profinet สามารถเพิ่มได้โดยการเพิ่มการ์ดขยาย

2 สามารถเป็นคีย์บอร์ดภายนอกหน้าจอ LCD Lines

แป้นพิมพ์สามารถแทรกและลบออกได้อย่างรวดเร็วเพื่อตอบสนองความต้องการของการดำเนินการระยะไกล

3 ฟังก์ชั่นการป้องกันมอเตอร์ที่ครอบคลุมมากขึ้น

การป้องกันแรงดันไฟฟ้ามากเกินไปการป้องกันแรงดันไฟฟ้าต่ำการป้องกันกระแสเกินการป้องกันการโอเวอร์โหลดการป้องกันที่ต่ำเกินไปการป้องกันการสูญเสียเฟสบายพาสข้อผิดพลาดของไทริสเตอร์ความผิดปกติสามเฟสไม่สมดุลการป้องกันความร้อนมากเกินไป ฯลฯ

4 ช่วงแรงดันไฟฟ้าที่กว้าง

ตอบสนองแรงดันไฟฟ้าอินพุตแหล่งจ่ายไฟหลักของวัตถุประสงค์ทั่วไป 220-690V

5. ขั้วที่สามารถทำได้

เทอร์มินัลการสื่อสารหนึ่งชุด, เทอร์มินัลอินพุตดิจิตอลห้ากลุ่ม, เอาท์พุทอะนาล็อกหนึ่งชุด, รีเลย์รีเลย์ที่ตั้งโปรแกรมได้สามชุด， ขั้วเทอร์มิสเตอร์เทอร์มิสเตอร์มอเตอร์และเทอร์มินัลอุณหภูมิ PT100

◆แหล่งจ่ายไฟสามเฟส: AC220V, AC380V, AC690V ± 10%

◆การจัดอันดับปัจจุบัน: 13A-1600A,

◆มอเตอร์ที่ใช้งานได้: กรงกระรอกทั่วไป AC มอเตอร์แบบอะซิงโครนัส

◆โหมดเริ่มต้น: ทางลาดแรงดัน, ทางลาดปัจจุบัน, แรงบิด

◆โหมดที่จอดรถ: Soft Stop, Free Stop， Brake Stop, Adaptive Stop

◆อินพุตตรรกะ: อิมพีแดนซ์1.8kΩ, พลังงาน +24v

◆ความถี่เริ่มต้น: ขอแนะนำให้เริ่มไม่เกิน 10 ครั้งต่อชั่วโมง

◆ระดับการป้องกัน: IP20

◆โหมดระบายความร้อน: การระบายความร้อนอากาศ

◆โหมดการติดตั้ง: แขวนผนัง

◆สภาพแวดล้อม: ระดับความสูงเกิน 2,000 เมตรกำลังการผลิตควรลดลงตามลำดับและอุณหภูมิแวดล้อมอยู่ระหว่าง -10 ถึง +40 ° C

ความชื้นที่สอดคล้องกันไม่เกิน 95%(20 ℃± 5 ℃), ไม่มีไวไฟ, ระเบิด, การกัดกร่อน, ไม่มีฝุ่นนำไฟฟ้า, การติดตั้งในร่ม, การระบายอากาศที่ดี, การสั่นสะเทือนน้อยกว่า 0.5 กรัม

แอปพลิเคชันผลิตภัณฑ์

ผลิตภัณฑ์สามารถใช้ในอุตสาหกรรมโลหะและเคมีคอมเพรสเซอร์เครน, โอกาสทางวิศวกรรมเทศบาล

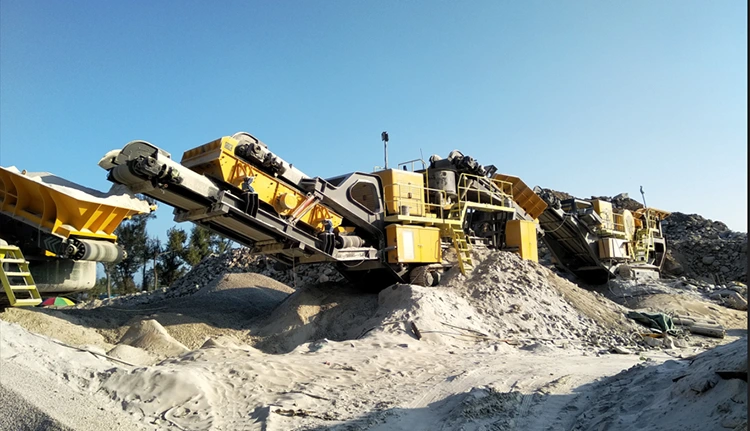

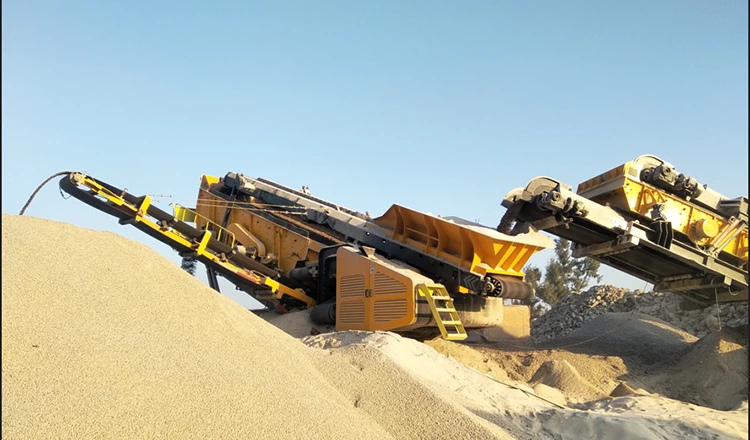

บด, จัดเรียงหินที่มีขนาดต่างกัน

Soft Starter ออนไลน์ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมเครื่องบดมันสามารถใช้ใน Impact Crusher, Jaw Crusher, Cone Crusher, Hammer Crusher และอื่น ๆ สามารถใช้กับโฮสต์พลังงานสูงลดกระแสเริ่มต้นลดผลกระทบทางกล ตัวเริ่มต้นที่อ่อนนุ่มสามารถปรับกำลังเอาต์พุตของมอเตอร์โดยอัตโนมัติตามโหลดจริงของเครื่องบด เมื่อเครื่องบดอยู่ในการทำงานที่ไม่มีโหลดหรือโหลดแสงสตาร์ทเตอร์ที่อ่อนนุ่มจะลดแรงดันไฟฟ้าและกระแสไฟฟ้าของมอเตอร์เพื่อให้มอเตอร์ทำงานด้วยพลังงานที่ต่ำกว่าเพื่อให้บรรลุวัตถุประสงค์ของการประหยัดพลังงาน ตามสถิติหลังจากใช้ Soft Starter การใช้พลังงานของเครื่องบดสามารถลดลงได้ประมาณ 10%-30%

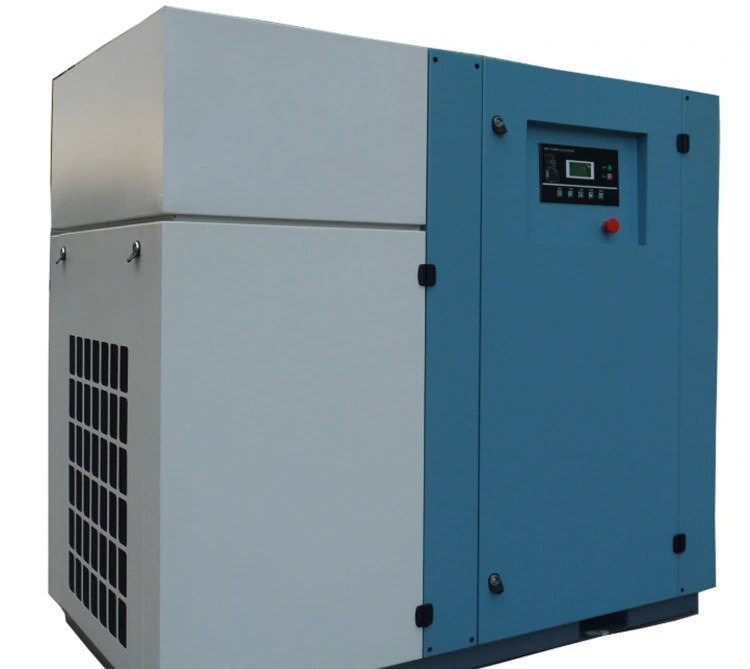

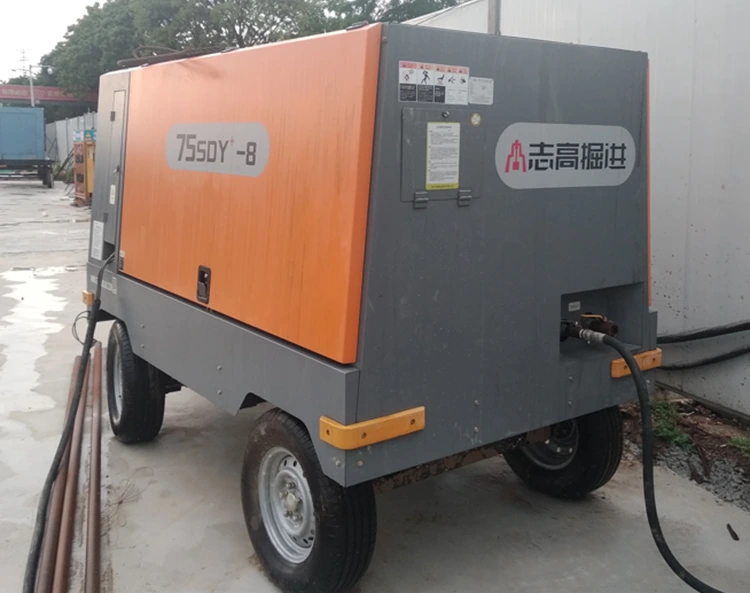

เครื่องอัดอากาศ

Soft Starter Air Compressor เป็นตัวเริ่มต้นที่อ่อนนุ่มพิเศษสำหรับเครื่องอัดอากาศต่างๆ การติดตั้งตัวสตาร์ทที่อ่อนนุ่มบนเครื่องอัดอากาศสามารถทำให้แรงดันอากาศมีเสถียรภาพและผ่านตัวควบคุมความดันคอมเพรสเซอร์อากาศสามารถทำงานภายใต้ค่าความดันที่ตั้งไว้ความดันมีความเสถียรและเชื่อถือได้และความดันสามารถตั้งค่าได้และปรับได้ตลอดเวลา มอเตอร์เพื่อให้ได้การเริ่มต้นอ่อนอายุการใช้งานคอมเพรสเซอร์และรอบการบำรุงรักษาจะขยายออกไปอย่างมาก ปริมาณไอเสียของคอมเพรสเซอร์อากาศถูกควบคุมโดยความเร็วของคอมเพรสเซอร์อากาศแผ่นวาล์วอากาศในกระบอกสูบจะไม่เปิดและปิดซ้ำ ๆ อีกต่อไปและสภาพการทำงานเช่นที่นั่งวาล์วและสปริงดีขึ้นอย่างมาก

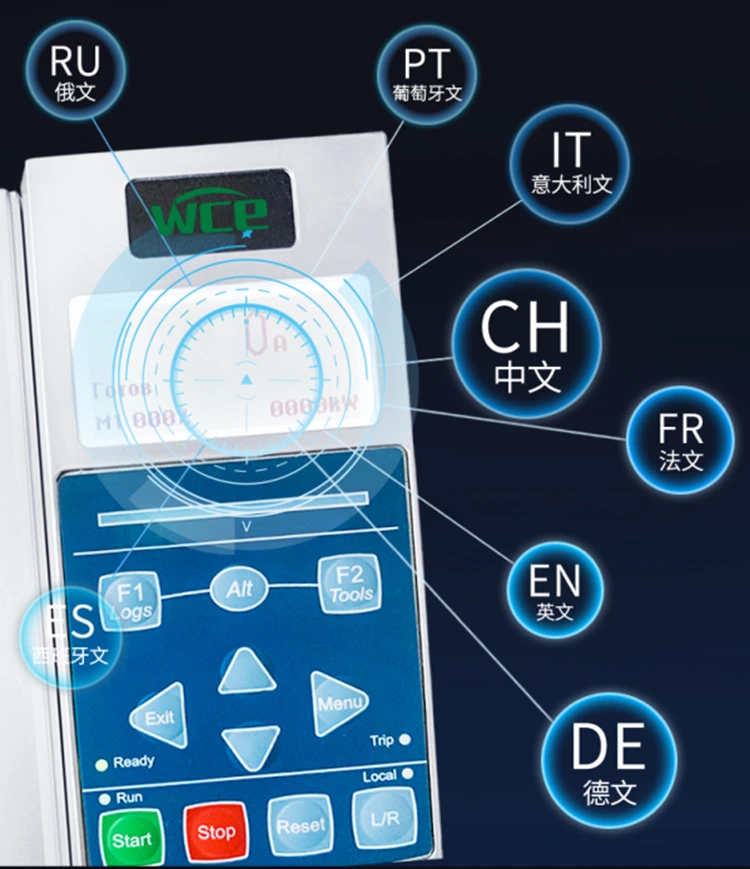

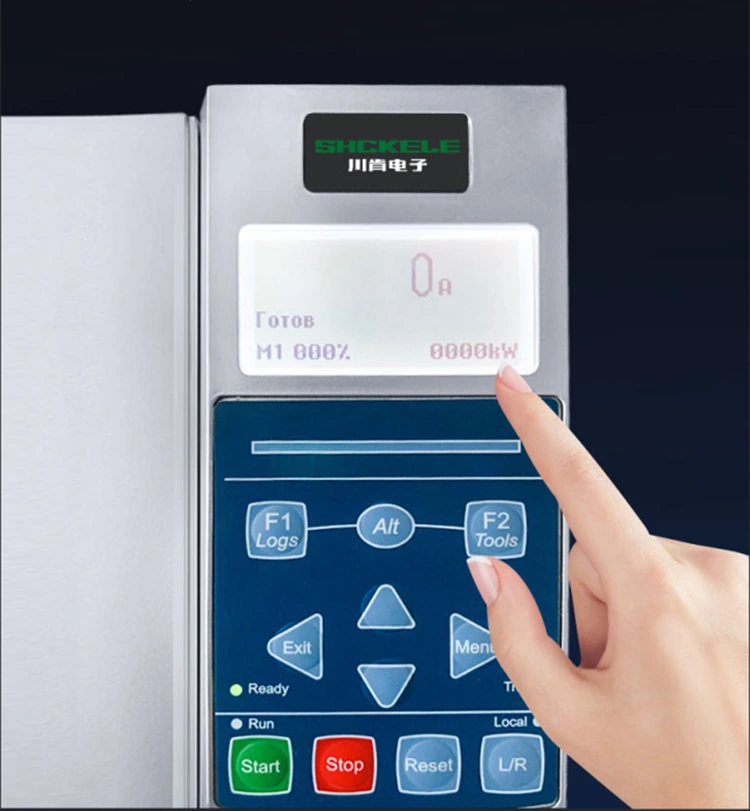

จอแสดงผลสี่บรรทัดความละเอียดสูง LCD ใช้งานง่าย มันมาพร้อมกับการแสดงภาษาประจำชาติหลายครั้งและสามารถปรับแต่งได้เมื่อจำเป็น คีย์บอร์ดสามารถดึงได้และง่ายต่อการเคลื่อนย้าย

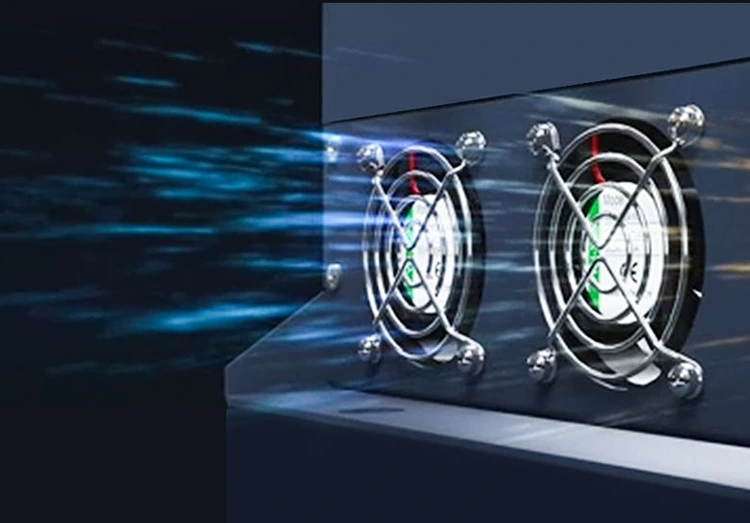

thyristor ที่มีตัวเริ่มต้นบายพาสภายในใช้งานเฉพาะในระหว่างการเริ่มต้นและสลับไปยังคอนแทคเตอร์ระหว่างการทำงานดังนั้นจึงสร้างความร้อนน้อยลง อย่างไรก็ตามเรายังคงติดตั้งพัดลมเพื่อทำให้คอนแทคเย็นลง ติดตั้งพัดลมเพื่อทำให้เย็นลง Soft Starters Soft 75KW ทั้งหมด 75kW และสูงกว่า 7000 Series ติดตั้งพัดลม DC ความเร็วสูง 24V ให้การกระจายความร้อนตลอด 360 °และแรงลมที่แข็งแกร่งขึ้น มันไม่เพียงลดการปิดที่ไม่คาดคิดที่เกิดจากความร้อนสูงเกินไป แต่ยังขยายอายุการใช้งานของผู้เริ่มต้นที่อ่อนนุ่มอย่างมีนัยสำคัญ

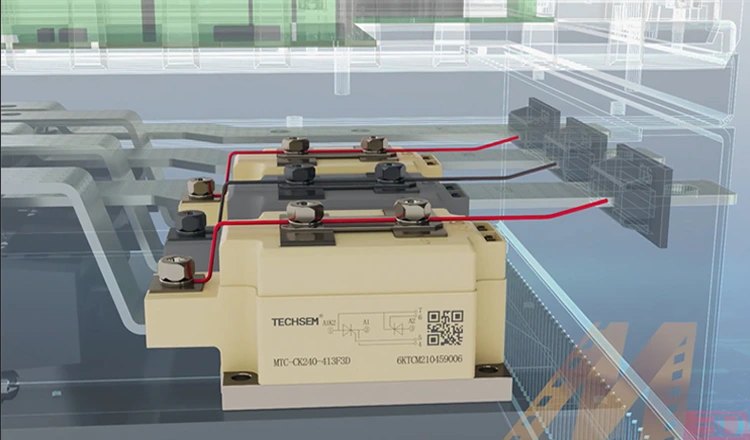

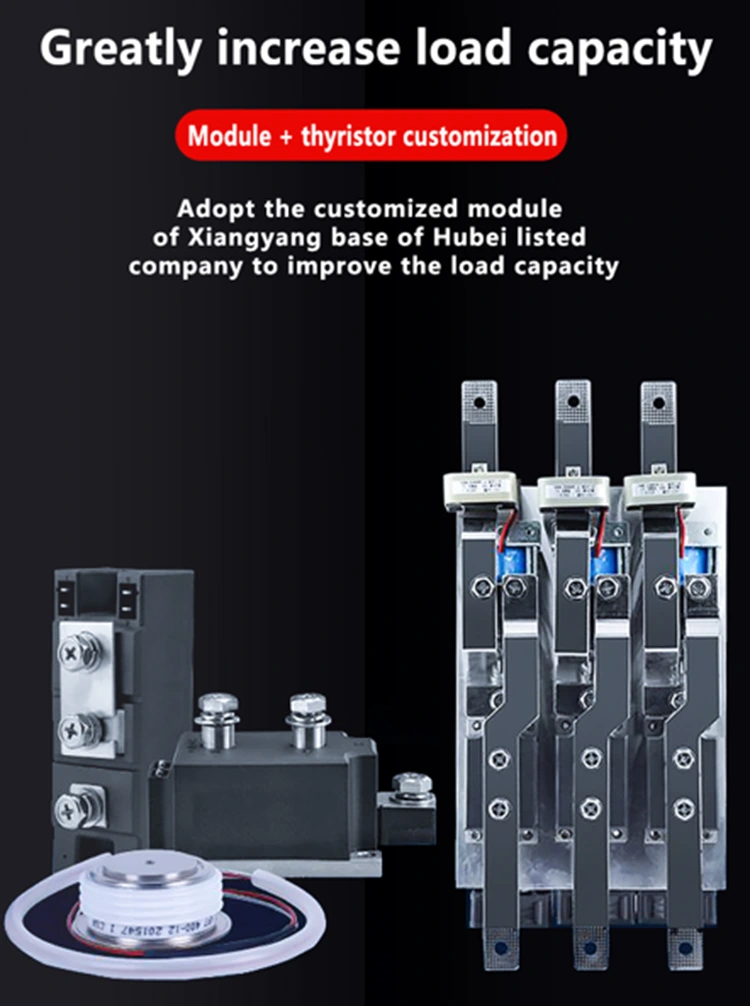

เรามีความร่วมมืออย่างลึกซึ้งกับ Hubei Taiji บริษัท จดทะเบียนในประเทศและใช้โมดูลที่กำหนดเองและ thyristors ซึ่งแตกต่างจากโมดูลทั่วไปที่ให้ไว้ในตลาดเพื่อปรับปรุงกำลังการผลิต คอนแทคเตอร์ DC ของเรายังได้รับการปรับแต่งเป็นพิเศษซึ่งมีรายชื่อผู้ติดต่อเงินทั้งหมด พื้นผิวการติดต่อของผู้ติดต่อมีขนาดใหญ่ขึ้นและสามารถบรรลุการมีส่วนร่วมเกือบ 100,000 ครั้งเพิ่มอายุการใช้งานอย่างมีนัยสำคัญ

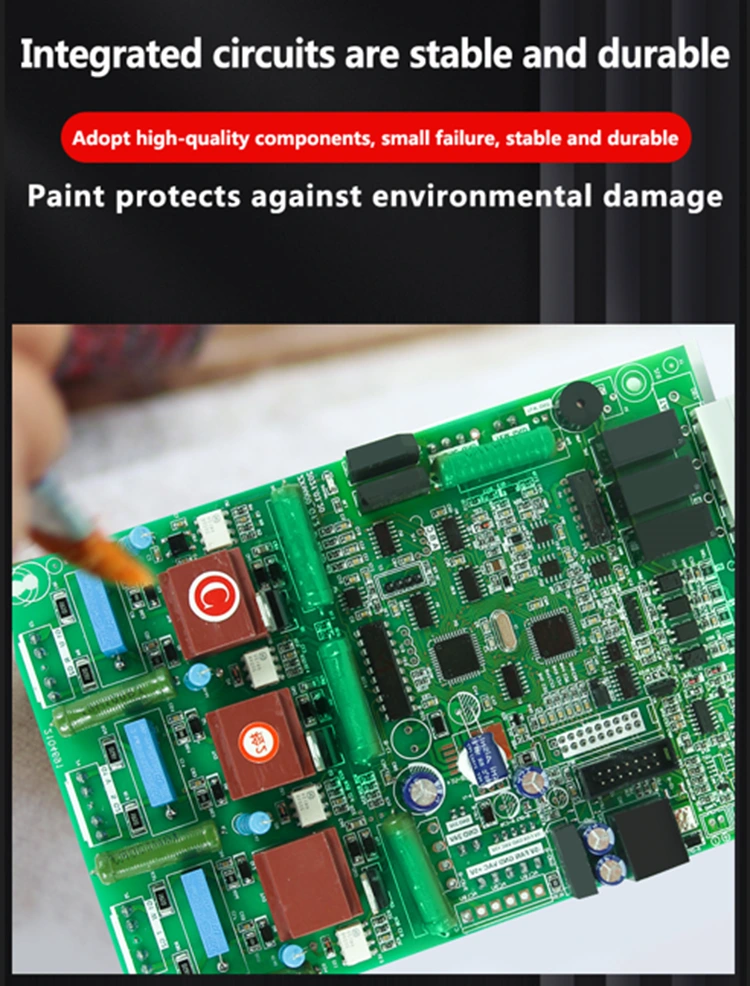

วัตถุประสงค์หลักของการพู่กันแผงวงจรเริ่มต้น (โดยปกติจะเป็นสามต่อต้านสีฉนวนสีฉนวนหรือการเคลือบกันความชื้น) คือการปกป้องความเสถียรและชีวิตของแผงวงจรในสภาพแวดล้อมการทำงานที่ซับซ้อน วงจร เพิ่มความทนทานและความปลอดภัย

ฟังก์ชั่นการดำเนินการฉุกเฉินที่ไม่ซ้ำกัน starters นุ่มทั่วไปไม่สามารถทำงานได้เมื่อหนึ่งเฟสของ thyristor ได้รับความเสียหาย ฟังก์ชั่นการดำเนินงานฉุกเฉินของ 7000 ซีรีส์ช่วยให้ผู้เริ่มต้นที่อ่อนนุ่มยังคงทำงานในกรณีฉุกเฉินเมื่อหนึ่งเฟสของไทริสเตอร์ถูกพังทลายลงลดความสูญเสียทางเศรษฐกิจที่เกิดจากความเสียหายของเครื่องจักรและการปิดเครื่องสำหรับผู้ใช้

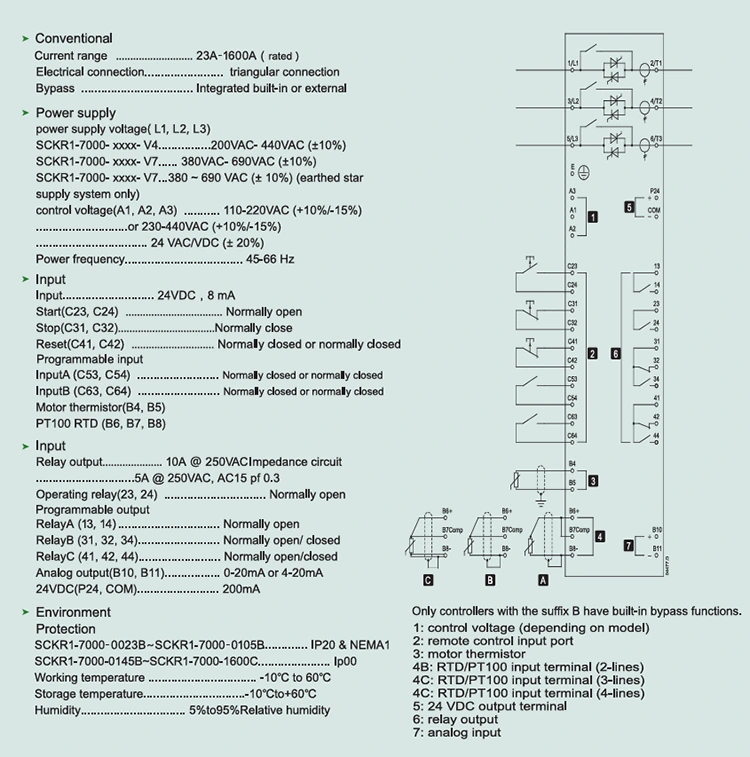

แผนภาพการเดินสายไฟอ่อน
