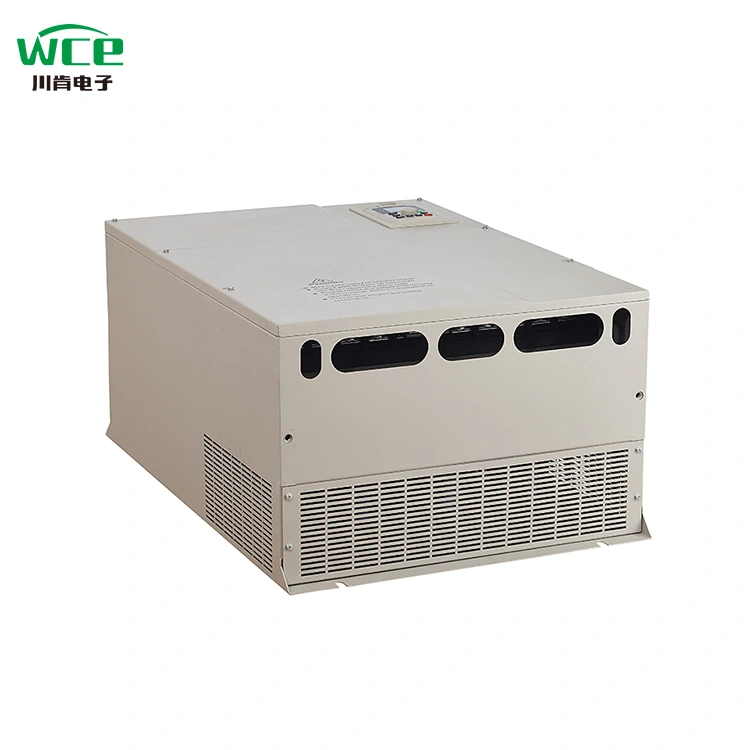

ไดรฟ์ความถี่ตัวแปรอินเวอร์เตอร์ 75kW VFD

SCK300 Series เป็นอินเวอร์เตอร์ประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบอัตโนมัติอุตสาหกรรมซึ่งรวมเอาฟังก์ชั่นและการประหยัดพลังงานสูงและเหมาะสำหรับการควบคุมไดรฟ์ของอุปกรณ์อุตสาหกรรมที่หลากหลาย

ฟังก์ชั่นหลักและข้อดี

เทคโนโลยีการควบคุมเวกเตอร์ขั้นสูง: การควบคุมความเร็วสูงและการทำงานที่มั่นคงการตอบสนองแบบไดนามิกที่ยอดเยี่ยม

ประสิทธิภาพสูงและการประหยัดพลังงาน: เพิ่มประสิทธิภาพการทำงานของมอเตอร์และลดการใช้พลังงานอย่างมีนัยสำคัญ

ความเข้ากันได้แบบกว้าง: รองรับสภาพการทำงานที่ซับซ้อนของพัดลมปั๊มสายพานลำเลียงเครื่องบดและอุปกรณ์อื่น ๆ

สถานการณ์แอปพลิเคชัน

แอปพลิเคชั่นที่ยืดหยุ่นในพื้นที่ต่อไปนี้:

การควบคุมของเหลว (พัดลมโหลดปั๊ม)

การถ่ายโอนวัสดุ (สายพานลำเลียงลิฟต์)

เครื่องจักรกลหนัก (เครื่องบด, มิกเซอร์)

การขยายและอัพเกรด

การอัพเกรดอย่างไร้รอยต่อเป็น SCK350: ปรับปรุงประสิทธิภาพและขยายโมดูลการทำงานโดยแทนที่บอร์ดควบคุม

การปรับอุปกรณ์พิเศษเช่นปั้นจั่น: รองรับการ์ดขยายตัวหลังจากการอัพเกรดเพื่อตอบสนองความต้องการของสถานการณ์มืออาชีพเช่นการควบคุมแรงบิดและการซิงโครไนซ์แบบหลายมอเตอร์

ด้วยการออกแบบแบบแยกส่วนและการอัพเกรดเทคโนโลยีซีรี่ส์ SCK สามารถปรับให้เข้ากับความต้องการระบบอัตโนมัติอุตสาหกรรมที่หลากหลายตั้งแต่ขั้นพื้นฐานไปจนถึงขั้นสูง

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

คุณสมบัติของผลิตภัณฑ์

●คุณสมบัติ I/O

◆ช่วงแรงดันไฟฟ้าอินพุต: 220V/380V/660V ± 15%

◆ช่วงความถี่อินพุต: 47 ~ 63Hz

◆ช่วงแรงดันเอาต์พุต: 0 ~ แรงดันไฟฟ้าอินพุตที่ได้รับการจัดอันดับ

ช่วงความถี่เอาต์พุต: 0 ~ 400Hz

●คุณสมบัติส่วนต่อพ่วงส่วนต่อพ่วง

◆อินพุตดิจิตอลที่ตั้งโปรแกรมได้: 8 อินพุต

◆อินพุตอะนาล็อกที่ตั้งโปรแกรมได้: AI1: 0 ~ 10V อินพุต, AI2: 0 ~ 10V หรือ 0 ~ 20mA อินพุต

◆เปิดเอาต์พุตตัวสะสม: 1 เอาต์พุต

◆เอาต์พุตรีเลย์: 2 เอาต์พุต

◆เอาต์พุตแบบอะนาล็อก: 2 เอาต์พุต, 0/4 ~ 20ma หรือ 0 ~ 10V ตามลำดับ

●ลักษณะการปฏิบัติงานทางเทคนิค

◆โหมดควบคุม: ไม่มีการควบคุมเวกเตอร์ PG, การควบคุม V/F, การควบคุมแรงบิด

◆ความจุโอเวอร์โหลด: 150% จัดอันดับกระแส 60s; 180% จัดอันดับปัจจุบัน 10s

◆การเริ่มต้นแรงบิด: ไม่มีการควบคุมเวกเตอร์ PG: 0.5Hz/150% (SVC)

◆อัตราส่วนความเร็ว: ไม่มีการควบคุมเวกเตอร์ PG: 1: 100

●คุณสมบัติการทำงาน

◆โหมดการตั้งค่าความถี่: การตั้งค่าดิจิตอลการตั้งค่าแบบอะนาล็อกการตั้งค่าการสื่อสารแบบอนุกรมการตั้งค่า PID หลายความเร็ว ฯลฯ

◆ฟังก์ชั่นการควบคุม PID

◆ฟังก์ชั่นควบคุมหลายสปีด: 16 การควบคุมความเร็ว

◆ฟังก์ชั่นการควบคุมความถี่สวิง

◆ความล้มเหลวของพลังงานในทันทีโดยไม่หยุดใช้ฟังก์ชัน

◆ฟังก์ชั่นคีย์ Quick/Jog: คีย์ลัดมัลติฟังก์ชั่นที่กำหนดโดยผู้ใช้อย่างอิสระ

◆ฟังก์ชั่นการปรับแรงดันไฟฟ้าอัตโนมัติ: เมื่อแรงดันไฟฟ้ากริดกำลังเปลี่ยนแปลงมันสามารถรักษาค่าคงที่แรงดันเอาต์พุตโดยอัตโนมัติ

◆ให้ฟังก์ชั่นการป้องกันความผิดพลาดได้มากถึง 25 ชนิด: มากกว่ากระแสไฟฟ้าเกินแรงดันไฟฟ้าภายใต้แรงดันไฟฟ้าเกินอุณหภูมิการสูญเสียเฟสการโอเวอร์โหลดและฟังก์ชั่นการป้องกันอื่น ๆ

แอปพลิเคชันผลิตภัณฑ์

ผลิตภัณฑ์สามารถใช้ในอุตสาหกรรมโลหะและเคมีคอมเพรสเซอร์เครน, โอกาสทางวิศวกรรมเทศบาล

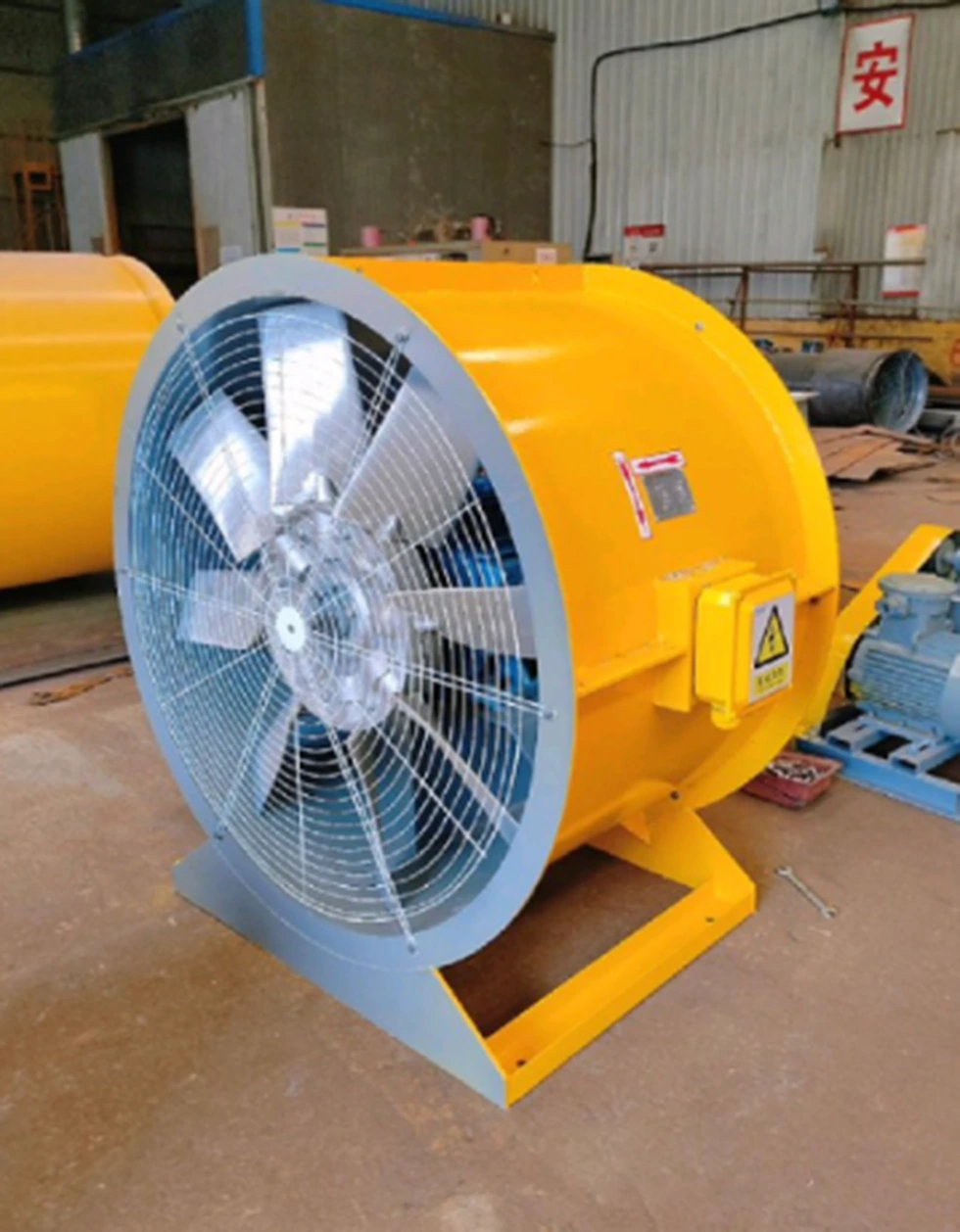

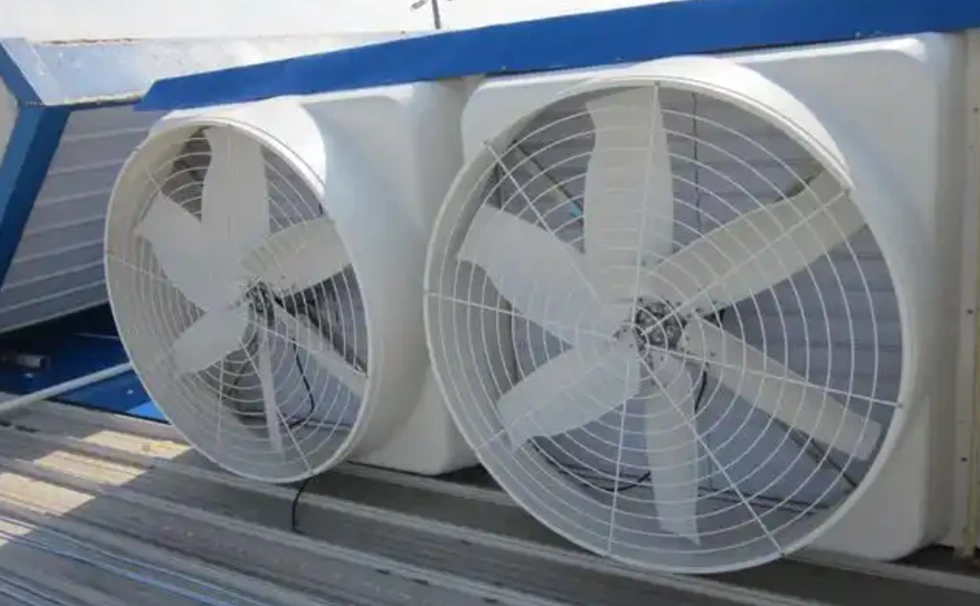

แฟน ๆ

การประยุกต์ใช้ตัวแปลงความถี่ในสาขาของพัดลมไม่เพียง แต่ลดการใช้พลังงานอย่างมากเท่านั้น แต่ยังช่วยเพิ่มความแม่นยำของระบบและระดับอัตโนมัติผ่านการควบคุมอัจฉริยะ ซีรี่ส์ SCK300 ของ WCE ด้วยอัลกอริธึมที่เข้ากันได้และประหยัดพลังงานสูงสามารถครอบคลุมความต้องการที่หลากหลายของเครื่องช่วยหายใจขนาดเล็กให้กับแฟน ๆ อุตสาหกรรมขนาดใหญ่ช่วยให้ บริษัท ต่างๆได้รับการผลิตสีเขียวและมีประสิทธิภาพ

การชลประทานในสนาม

ในการชลประทานทางการเกษตร VFD สำหรับน้ำประปาความดันคงที่เกือบจะเป็นมาตรฐาน ก่อนอื่นในกระบวนการเริ่มปั๊ม VFD สามารถค่อยๆเพิ่มความถี่ในการทำงานเพื่อให้ปั๊มสามารถทำงานได้ช้าเพื่อให้น้ำไม่ส่งผลกระทบต่อท่อส่งมากเกินไป VFD สามารถใช้ร่วมกับมาตรวัดความดันระยะไกลหรือเซ็นเซอร์ความดันเพื่อทำให้ความดันในท่อของเราเท่ากัน ในที่สุด VFD สามารถควบคุมไปป์ไลน์การป้องกันความดัน แต่ยังผ่านการโอเวอร์โหลดเกินพิกัดเกินพิกัดแรงดันเกินการป้องกันแรงดันต่ำเพื่อลดความเสียหายของปั๊ม

มีโหมดแสดงผลสองโหมด:

1. LCD Display: มาพร้อมกับจอแสดงผลภาษาจีนและภาษาอังกฤษคุณยังสามารถปรับแต่งภาษารัสเซีย, โปรตุเกส, สเปน, เปอร์เซียและภาษาอื่น ๆ

2. LED Display: Digital Tube Display, Double Line Display, สังเกตข้อมูลสองชุดในเวลาเดียวกัน

VFD ใช้การออกแบบโครงสร้างที่กว้างและขนาดใหญ่รวมส่วนประกอบความเย็นขนาดใหญ่และมีความสามารถในการทำงานอย่างต่อเนื่องสูงและอัตราการใช้งานที่มีประสิทธิภาพสูง ด้วยการเสริมสร้างระบบทำความเย็นและการเลือกส่วนประกอบที่ทนอุณหภูมิสูงสามารถปรับให้เข้ากับอุณหภูมิสูงและสภาพการทำงานที่รุนแรงเช่นเขตร้อน

โหมดอินพุตและเอาต์พุตประเภทต่างๆสามารถปรับแต่งได้:

อินพุต 1.3p 380V ถึง 3P 380V เอาต์พุต

2. อินพุต 3P220V ถึงเอาต์พุต 3P220V

3. อินพุต 3P660V ถึงเอาต์พุต 3P660V

4. อินพุต 1P220V ถึงเอาต์พุต 3P 380V

5. 1P220V อินพุตไปยังเอาต์พุต 3P220V

ด้วยฟังก์ชั่นการติดตามความเร็วสามารถเริ่มต้นได้ดีขึ้นสองเท่า

มันมาพร้อมกับการสื่อสาร Modbus RTU และยังสามารถใช้ Modbus TCP, PRPFIBUS และ PROFINET ได้โดยการเพิ่มบัตรขยาย

ไดอะแกรมการเดินสาย VFD
