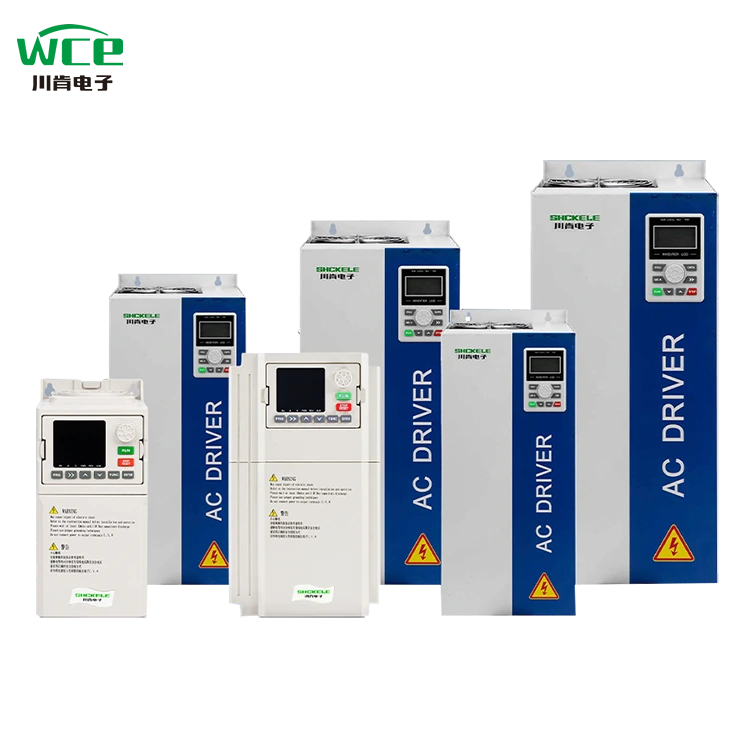

ประสิทธิภาพสูงสามเฟส VFD

SCK300 Series ของ WCE เป็นเครื่องแปลงความถี่อเนกประสงค์ที่มีประสิทธิภาพสูงออกแบบมาสำหรับระบบอัตโนมัติอุตสาหกรรมที่ใช้กันอย่างแพร่หลายในพัดลมปั๊มสายพานลำเลียงเครื่องบดและอุปกรณ์อื่น ๆ หลักของมันใช้เทคโนโลยีการควบคุมเวกเตอร์ขั้นสูงและมีลักษณะของการควบคุมความเร็วที่แม่นยำสูงการประหยัดพลังงานประสิทธิภาพสูงและการทำงานที่มั่นคงเพื่อตอบสนองความต้องการของสถานการณ์อุตสาหกรรมที่หลากหลาย นอกจากนี้ SCK300 สามารถอัพเกรดเป็น SCK350 ได้โดยการอัพเกรดบอร์ดควบคุมหลังจากนั้นสามารถเพิ่มบัตรขยายและนำไปใช้กับอุปกรณ์เช่นเครน

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

คุณสมบัติของผลิตภัณฑ์

●คุณสมบัติ I/O

◆ช่วงแรงดันไฟฟ้าอินพุต: 220V/380V/660V ± 15%

◆ช่วงความถี่อินพุต: 47 ~ 63Hz

◆ช่วงแรงดันเอาต์พุต: 0 ~ แรงดันไฟฟ้าอินพุตที่ได้รับการจัดอันดับ

ช่วงความถี่เอาต์พุต: 0 ~ 400Hz

●คุณสมบัติส่วนต่อพ่วงส่วนต่อพ่วง

◆อินพุตดิจิตอลที่ตั้งโปรแกรมได้: 8 อินพุต

◆อินพุตอะนาล็อกที่ตั้งโปรแกรมได้: AI1: 0 ~ 10V อินพุต, AI2: 0 ~ 10V หรือ 0 ~ 20mA อินพุต

◆เปิดเอาต์พุตตัวสะสม: 1 เอาต์พุต

◆เอาต์พุตรีเลย์: 2 เอาต์พุต

◆เอาต์พุตแบบอะนาล็อก: 2 เอาต์พุต, 0/4 ~ 20ma หรือ 0 ~ 10V ตามลำดับ

●ลักษณะการปฏิบัติงานทางเทคนิค

◆โหมดควบคุม: ไม่มีการควบคุมเวกเตอร์ PG, การควบคุม V/F, การควบคุมแรงบิด

◆ความจุโอเวอร์โหลด: 150% จัดอันดับกระแส 60s; 180% จัดอันดับปัจจุบัน 10s

◆การเริ่มต้นแรงบิด: ไม่มีการควบคุมเวกเตอร์ PG: 0.5Hz/150% (SVC)

◆อัตราส่วนความเร็ว: ไม่มีการควบคุมเวกเตอร์ PG: 1: 100

●คุณสมบัติการทำงาน

◆โหมดการตั้งค่าความถี่: การตั้งค่าดิจิตอลการตั้งค่าแบบอะนาล็อกการตั้งค่าการสื่อสารแบบอนุกรมการตั้งค่า PID หลายความเร็ว ฯลฯ

◆ฟังก์ชั่นการควบคุม PID

◆ฟังก์ชั่นควบคุมหลายสปีด: 16 การควบคุมความเร็ว

◆ฟังก์ชั่นการควบคุมความถี่สวิง

◆ความล้มเหลวของพลังงานในทันทีโดยไม่หยุดใช้ฟังก์ชัน

◆ฟังก์ชั่นคีย์ Quick/Jog: คีย์ลัดมัลติฟังก์ชั่นที่กำหนดโดยผู้ใช้อย่างอิสระ

◆ฟังก์ชั่นการปรับแรงดันไฟฟ้าอัตโนมัติ: เมื่อแรงดันไฟฟ้ากริดกำลังเปลี่ยนแปลงมันสามารถรักษาค่าคงที่แรงดันเอาต์พุตโดยอัตโนมัติ

◆ให้ฟังก์ชั่นการป้องกันความผิดพลาดได้มากถึง 25 ชนิด: มากกว่ากระแสไฟฟ้าเกินแรงดันไฟฟ้าภายใต้แรงดันไฟฟ้าเกินอุณหภูมิการสูญเสียเฟสการโอเวอร์โหลดและฟังก์ชั่นการป้องกันอื่น ๆ

แอปพลิเคชันผลิตภัณฑ์

ผลิตภัณฑ์สามารถใช้ในอุตสาหกรรมโลหะและเคมีคอมเพรสเซอร์เครน, โอกาสทางวิศวกรรมเทศบาล

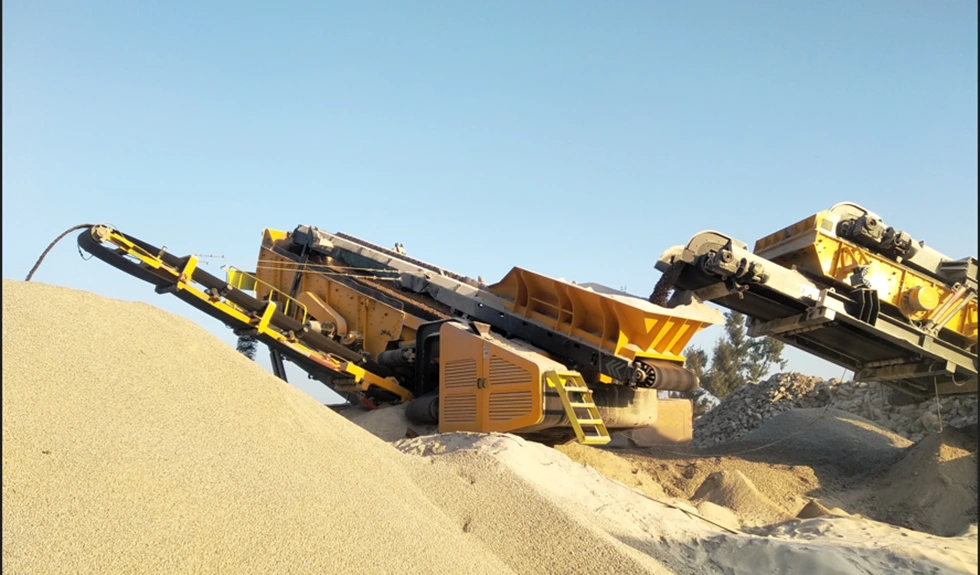

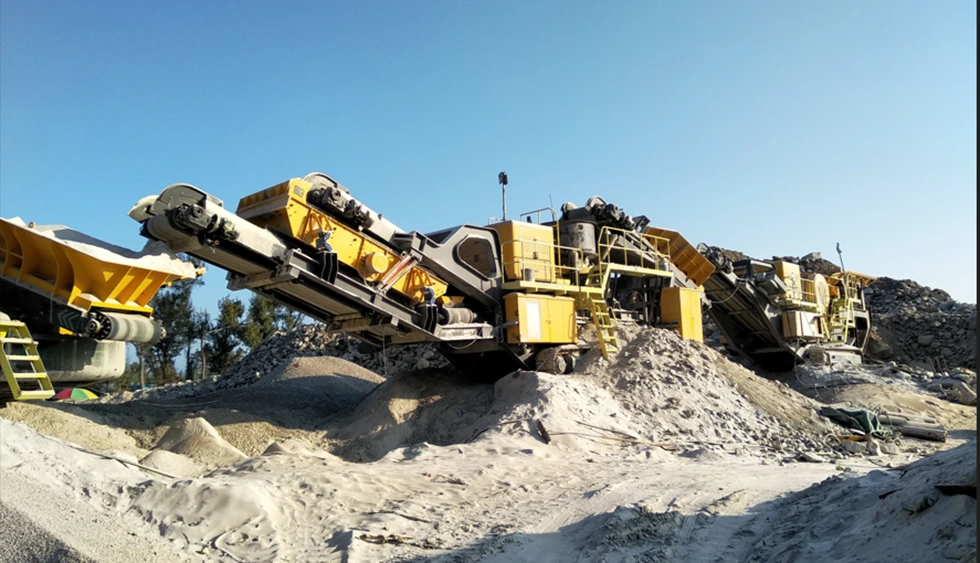

บด, จัดเรียงหินที่มีขนาดต่างกัน

VFD ใช้กันอย่างแพร่หลายในอุตสาหกรรมบดสามารถใช้ในการบดกระแทก, น้ำยาบดกรวย, เครื่องบดกรวย, ค้อนบด ฯลฯ สามารถใช้ในโฮสต์พลังงานสูงลดกระแสเริ่มต้นปรับความเร็วของเครื่องบดเมื่อความเร็วลดลง แต่ยังสามารถประหยัดได้ประมาณ 50% ตัวแปลงความถี่ที่ใช้ในเครื่องบดสามารถลดผลกระทบเชิงกลและยืดอายุการใช้งานของอุปกรณ์

การชลประทานในสนาม

ในการชลประทานทางการเกษตร VFD สำหรับน้ำประปาความดันคงที่เกือบจะเป็นมาตรฐาน ก่อนอื่นในกระบวนการเริ่มปั๊ม VFD สามารถค่อยๆเพิ่มความถี่ในการทำงานเพื่อให้ปั๊มสามารถทำงานได้ช้าเพื่อให้น้ำไม่ส่งผลกระทบต่อท่อส่งมากเกินไป VFD สามารถใช้ร่วมกับมาตรวัดความดันระยะไกลหรือเซ็นเซอร์ความดันเพื่อทำให้ความดันในท่อของเราเท่ากัน ในที่สุด VFD สามารถควบคุมไปป์ไลน์การป้องกันความดัน แต่ยังผ่านการโอเวอร์โหลดเกินพิกัดเกินพิกัดแรงดันเกินการป้องกันแรงดันต่ำเพื่อลดความเสียหายของปั๊ม

มีโหมดแสดงผลสองโหมด:

1. LCD Display: มาพร้อมกับจอแสดงผลภาษาจีนและภาษาอังกฤษคุณยังสามารถปรับแต่งภาษารัสเซีย, โปรตุเกส, สเปน, เปอร์เซียและภาษาอื่น ๆ

2. LED Display: Digital Tube Display, Double Line Display, สังเกตข้อมูลสองชุดในเวลาเดียวกัน

ปริมาณ VFD เป็นโครงสร้างขนาดใหญ่หม้อน้ำขนาดใหญ่อัตราการใช้ผลิตภัณฑ์สามารถทำงานได้ตามปกติในสภาพแวดล้อมที่ร้อนเช่นเขตร้อน

โหมดอินพุตและเอาต์พุตประเภทต่างๆสามารถปรับแต่งได้:

อินพุต 1.3p 380V ถึง 3P 380V เอาต์พุต

2. อินพุต 3P220V ถึงเอาต์พุต 3P220V

3. อินพุต 3P660V ถึงเอาต์พุต 3P660V

4. อินพุต 1P220V ถึงเอาต์พุต 3P 380V

5. 1P220V อินพุตไปยังเอาต์พุต 3P220V

ด้วยฟังก์ชั่นการติดตามความเร็วสามารถเริ่มต้นได้ดีขึ้นสองเท่า

มันมาพร้อมกับการสื่อสาร Modbus RTU และยังสามารถใช้ Modbus TCP, PRPFIBUS และ PROFINET ได้โดยการเพิ่มบัตรขยาย

ไดอะแกรมการเดินสาย VFD
