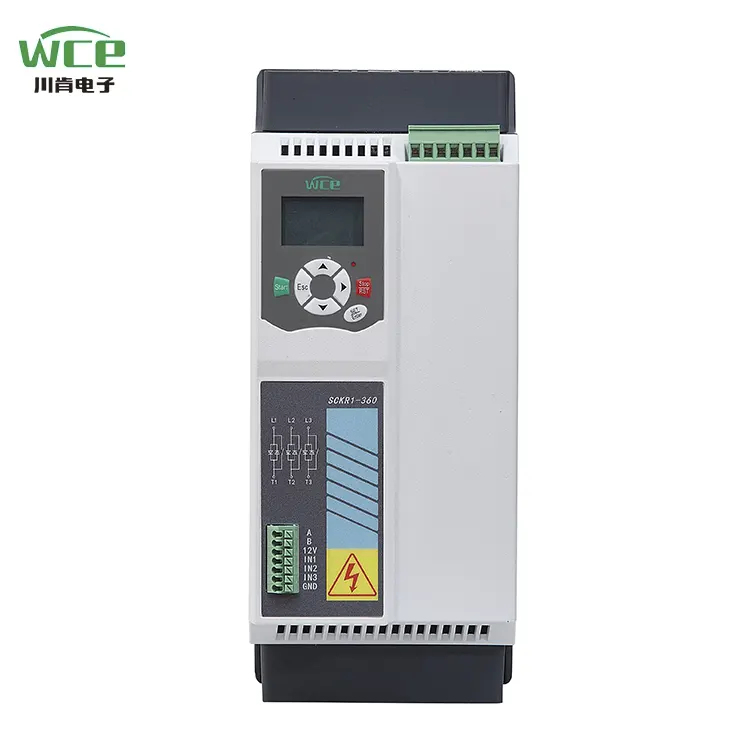

3 เฟส 220V 380V 690V 18.5kW 25hp ในตัวบายพาสบายพาส

ปฏิสัมพันธ์ที่ชาญฉลาดและการดำเนินการที่สะดวก: Soft Starter 360 Series มาพร้อมกับหน้าจอแสดงผลคริสตัลของเหลว LCD การออกแบบอินเทอร์เฟซนั้นง่ายและใช้งานง่ายและประสบการณ์การใช้งานนั้นราบรื่นและสะดวกสบาย ระบบนี้มีฟังก์ชั่นการแสดงผลทั้งภาษาจีนและภาษาอังกฤษและสนับสนุนการปรับแต่งภาษาประจำชาติที่เฉพาะเจาะจงตอบสนองความต้องการของผู้ใช้ในภูมิภาคต่าง ๆ

การสื่อสารหลายครั้งและการควบคุมอัจฉริยะระยะไกล: มันมาพร้อมกับฟังก์ชั่นการสื่อสาร Modbus 485 มาตรฐานและยังรองรับวิธีการสื่อสารที่กำหนดเองเช่นโปรโตคอล Siemens Profibus และแอพโทรศัพท์มือถือช่วยให้ผู้ใช้บรรลุการดีบักระยะไกลที่มีประสิทธิภาพและการควบคุมที่แม่นยำและทำลายข้อ จำกัด เชิงพื้นที่

ประสิทธิภาพที่โดดเด่นและความทนทานในระยะยาว: ติดตั้งคอนแทคเตอร์ DC แบบกำหนดเองใหม่ล่าสุดเมื่อเทียบกับคอนแทคเตอร์ AC ธรรมดาประสิทธิภาพของมันจะดีขึ้น 3 ครั้งความร้อนลดลง 2.6 เท่าความปลอดภัยได้รับการปรับปรุง 25%ประสิทธิภาพการประหยัดพลังงานถึง 20%และอายุการใช้งานเกิน 100,000 ครั้ง

การกระจายความร้อนที่มีประสิทธิภาพและการทำงานที่มั่นคง: ติดตั้งพัดลม DC ความเร็วสูง 24V และการออกแบบการกระจายความร้อน 360 °ทุกรอบมันให้กำลังลมแรงเพื่อให้มั่นใจว่าอุปกรณ์ยังคงรักษาสถานะการกระจายความร้อนที่ดีและประสิทธิภาพที่มั่นคงตลอดการดำเนินงาน

ความร่วมมืออย่างลึกซึ้งและการอัพเกรดคุณภาพ: เราได้รับความร่วมมืออย่างลึกซึ้งกับ Hubei Taiji บริษัท จดทะเบียนในประเทศและใช้โมดูลและ thyristors ที่กำหนดเองซึ่งแตกต่างจากโมดูลทั่วไปในตลาด สิ่งนี้ช่วยเพิ่มความสามารถในการโหลดอย่างมีนัยสำคัญและวางรากฐานที่มั่นคงสำหรับการทำงานที่มีประสิทธิภาพของอุปกรณ์

การออกแบบที่คล่องตัวประหยัดต้นทุน:ไม่จำเป็นต้องติดตั้งคอนแทคเตอร์บายพาสภายนอกประหยัดพื้นที่การติดตั้งได้อย่างมีประสิทธิภาพลดต้นทุนสายเคเบิลลดความซับซ้อนของกระบวนการติดตั้งและทำให้การติดตั้งสะดวกขึ้นและเร็วขึ้น

การออกแบบที่เป็นมนุษย์การติดตั้งที่ปราศจากความกังวล: ใช้ซ็อกเก็ตเทอร์มินัลควบคุมแบบกดซึ่งใช้งานง่ายและสะดวกในการติดตั้งและใช้งาน เพียงกดเทอร์มินัลเพื่อทำสายไฟให้เสร็จสิ้นจากนั้นปล่อยออกมาเพื่อแก้ไขสายซึ่งช่วยเพิ่มประสิทธิภาพการติดตั้งอย่างมาก

การทดสอบการจำลองการตรวจสอบที่เชื่อถือได้: มันติดตั้งฟังก์ชั่นการจำลองการดำเนินการ แม้ว่าวงจรหลักของตัวเริ่มต้นที่อ่อนนุ่มไม่ได้เชื่อมต่อกับแรงดันไฟฟ้าของแหล่งจ่ายไฟ แต่ก็สามารถจำลองกระบวนการเริ่มต้นการวิ่งและหยุดของมอเตอร์ได้อย่างรวดเร็วยืนยันว่าสถานะการทำงานของส่วนประกอบของผู้เริ่มต้นที่อ่อนนุ่มเป็นเรื่องปกติหรือไม่

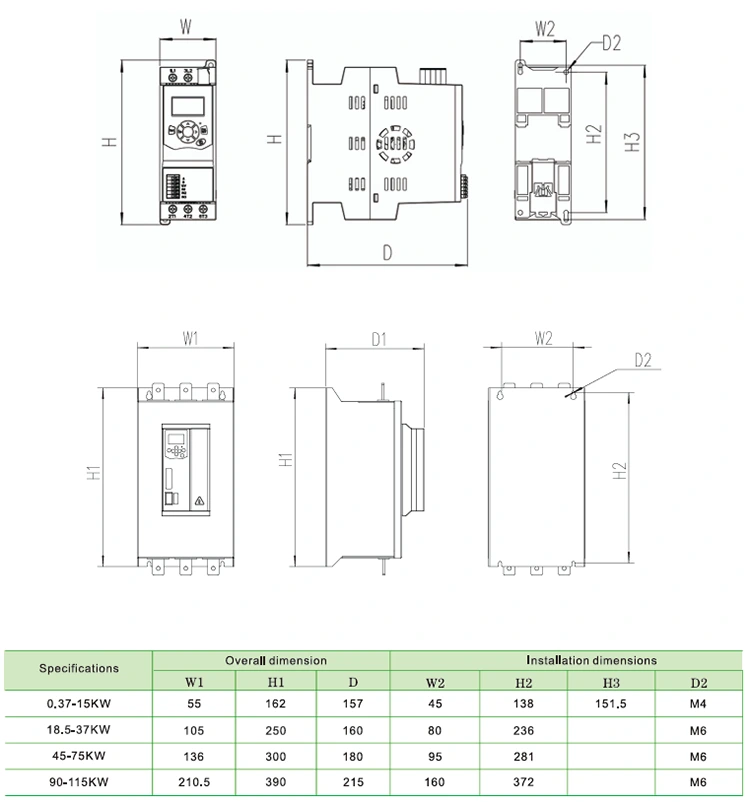

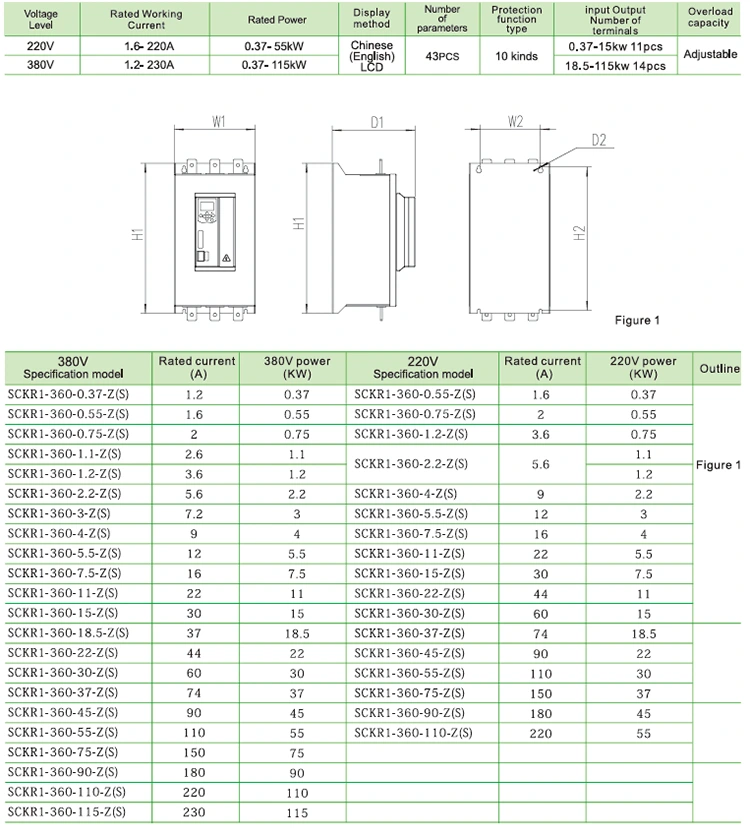

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

คุณสมบัติของผลิตภัณฑ์

1. ฟังก์ชั่นการสื่อสาร

มาพร้อมกับการสื่อสาร Modbus RTU การสื่อสาร Profibus และ Profinet สามารถเพิ่มได้โดยการเพิ่มการ์ดขยาย

2 สามารถเป็นคีย์บอร์ดภายนอกหน้าจอ LCD Lines

แป้นพิมพ์สามารถแทรกและลบออกได้อย่างรวดเร็วเพื่อตอบสนองความต้องการของการดำเนินการระยะไกล

3 ฟังก์ชั่นการป้องกันมอเตอร์ที่ครอบคลุมมากขึ้น

การป้องกันแรงดันไฟฟ้ามากเกินไปการป้องกันแรงดันไฟฟ้าต่ำการป้องกันกระแสเกินการป้องกันการโอเวอร์โหลดการป้องกันที่ต่ำเกินไปการป้องกันการสูญเสียเฟสบายพาสข้อผิดพลาดของไทริสเตอร์ความผิดปกติสามเฟสไม่สมดุลการป้องกันความร้อนมากเกินไป ฯลฯ

4 ช่วงแรงดันไฟฟ้าที่กว้าง

ตอบสนองแรงดันไฟฟ้าอินพุตแหล่งจ่ายไฟหลักที่วัตถุประสงค์ทั่วไป 220-380V

5. ขั้วที่สามารถทำได้

เทอร์มินัลการสื่อสารหนึ่งชุดเทอร์มินัลอินพุตดิจิตอลสี่กลุ่มหนึ่งชุดของเอาต์พุตอะนาล็อกหนึ่งชุดรีเลย์ที่ตั้งโปรแกรมได้สองชุด

◆แหล่งจ่ายไฟสามเฟส: AC220V, AC380V ± 10%

◆การจัดอันดับปัจจุบัน: 1.2a-230a,

◆มอเตอร์ที่ใช้งานได้: กรงกระรอกทั่วไป AC มอเตอร์แบบอะซิงโครนัส

◆โหมดเริ่มต้น: ทางลาดแรงดัน, ทางลาดปัจจุบัน, แรงบิด

◆โหมดที่จอดรถ: Soft Stop, Free Stop， Brake Stop, Adaptive Stop

◆อินพุตตรรกะ: อิมพีแดนซ์1.8kΩ, พลังงาน +24v

◆ความถี่เริ่มต้น: ขอแนะนำให้เริ่มไม่เกิน 10 ครั้งต่อชั่วโมง

◆ระดับการป้องกัน: IP20

◆โหมดระบายความร้อน: การระบายความร้อนอากาศ

◆โหมดการติดตั้ง: แขวนผนัง

◆สภาพแวดล้อม: ระดับความสูงเกิน 2,000 เมตรกำลังการผลิตควรลดลงตามลำดับและอุณหภูมิแวดล้อมอยู่ระหว่าง -10 ถึง +40 ° C

ความชื้นที่สอดคล้องกันไม่เกิน 95%(20 ℃± 5 ℃), ไม่มีไวไฟ, ระเบิด, การกัดกร่อน, ไม่มีฝุ่นนำไฟฟ้า, การติดตั้งในร่ม, การระบายอากาศที่ดี, การสั่นสะเทือนน้อยกว่า 0.5 กรัม

แอปพลิเคชันผลิตภัณฑ์

ผลิตภัณฑ์สามารถใช้ในบางโอกาสเช่นพัดลมปั๊มน้ำการชลประทานในพื้นที่เกษตรและการขนส่งสายพานลำเลียงแนวนอน

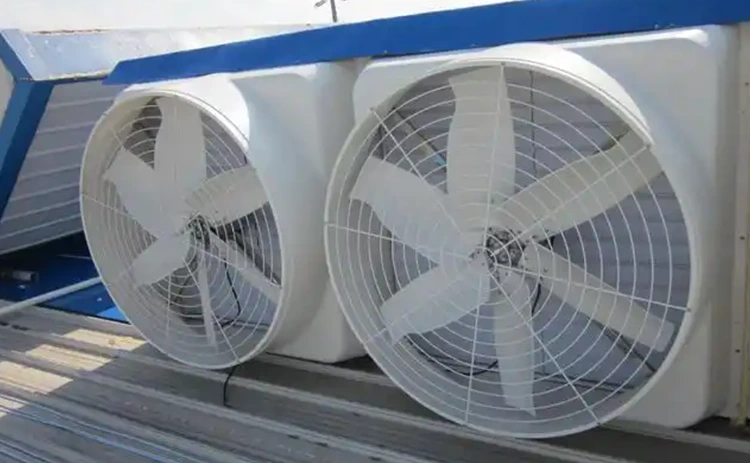

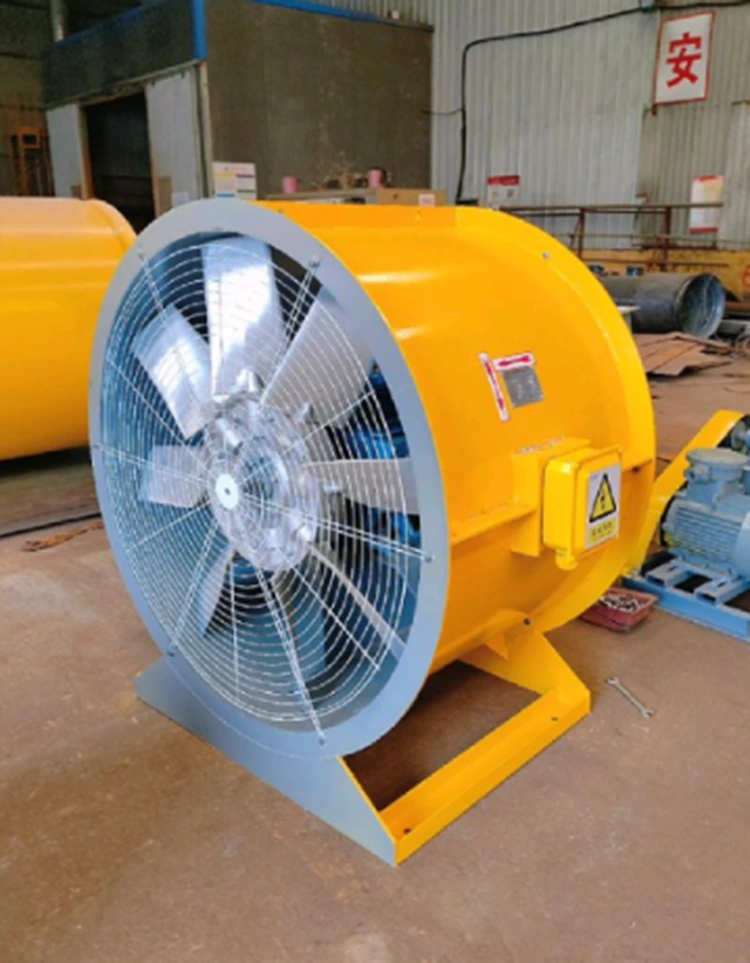

แฟน ๆ

ผู้เริ่มต้นที่อ่อนนุ่มไม่เพียง แต่ลดแรงเสียดทานและความเฉื่อยของพัดลมอย่างมากเนื่องจากความเฉื่อยขนาดใหญ่ของใบมีดและโรเตอร์ แต่ยังหลีกเลี่ยงความเสียหายของแบริ่งพัดลมเข็มขัดใบมีดและส่วนอื่น ๆ เนื่องจากแรงบิดทันที Soft Starters Soft Series ของ SCKR1-360 ของ WCE ด้วยความเข้ากันได้สูงและอัลกอริทึมการประหยัดพลังงานสามารถครอบคลุมความต้องการที่หลากหลายจากแฟน ๆ ขนาดเล็กไปจนถึงแฟน ๆ อุตสาหกรรมขนาดใหญ่ช่วยให้ บริษัท ต่างๆประสบความสำเร็จในการผลิตสีเขียวและมีประสิทธิภาพ การประยุกต์ใช้ Soft Starter บนพัดลมช่วยแก้ปัญหาของการช็อกกระแสเริ่มต้นและกลไกเริ่มต้นได้อย่างมีประสิทธิภาพโดยเฉพาะอย่างยิ่งสำหรับสถานการณ์ที่ไม่ต้องการการควบคุมความเร็ว แต่ต้องการการเริ่มต้นและหยุดอย่างอ่อนโยน การเลือกที่เหมาะสมและการตั้งค่าพารามิเตอร์เป็นกุญแจสำคัญซึ่งสามารถปรับปรุงความน่าเชื่อถือของระบบและเศรษฐกิจได้อย่างมีนัยสำคัญ

การชลประทานในสนาม

เมื่อเทียบกับตัวแปลงความถี่สตาร์เตอร์อ่อนราคาน้อยลงและเหมาะสำหรับสถานการณ์การชลประทานโดยไม่มีการควบคุมความเร็ว ในระบบชลประทานในสนามส่วนที่อ่อนนุ่มส่วนใหญ่จะทำหน้าที่กับมอเตอร์แบบอะซิงโครนัสสามเฟสที่ขับเคลื่อนปั๊มน้ำและใช้ความลาดชันของแรงดันไฟฟ้าเริ่มต้นหรือโหมดเริ่มต้นที่ จำกัด ในปัจจุบันเพื่อให้ความเร็วมอเตอร์เพิ่มขึ้นอย่างค่อยเป็นค่อยไปจากศูนย์ถึงความเร็วที่กำหนด เมื่อปิดตัวลงฟังก์ชั่นการหยุดอ่อนที่เป็นตัวเลือกโดยการลดแรงดันไฟฟ้าเชิงเส้นเพื่อลดความเร็วของปั๊มเบา ๆ ยับยั้งเอฟเฟกต์ค้อนน้ำ Soft Starter ช่วยแก้ปัญหาของแรงกระแทกในปัจจุบันได้อย่างมีประสิทธิภาพความเข้มข้นของความเครียดทางกลและผลกระทบค้อนน้ำของมอเตอร์ปั๊มผ่านการควบคุมแบบเริ่มต้นที่ยืดหยุ่นและกลไกการป้องกันหลายอย่างในระบบชลประทานในสนามและปรับปรุงความน่าเชื่อถือและเศรษฐกิจของระบบอย่างมีนัยสำคัญ

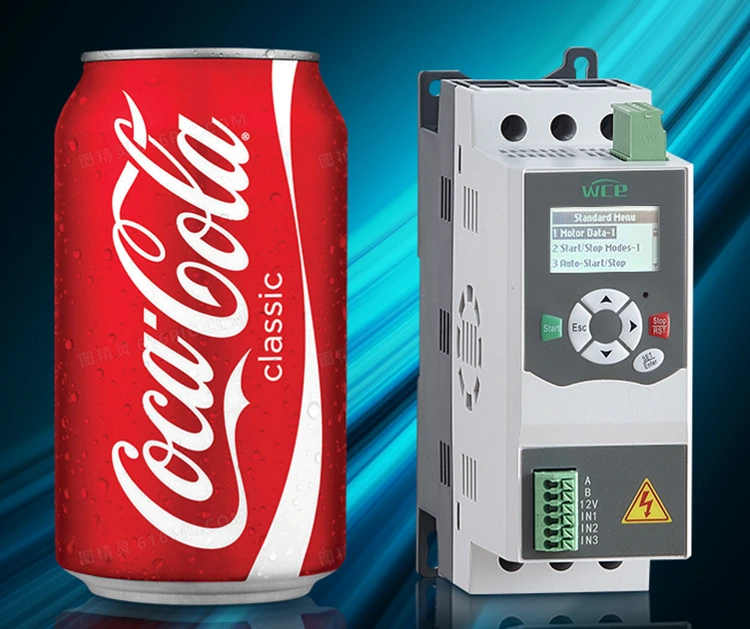

ด้วยขนาดและปริมาตรที่เล็กลงสามารถแทนที่คอนแทคเตอร์ Star-Delta โดยตรงการประหยัดวัสดุและพื้นที่

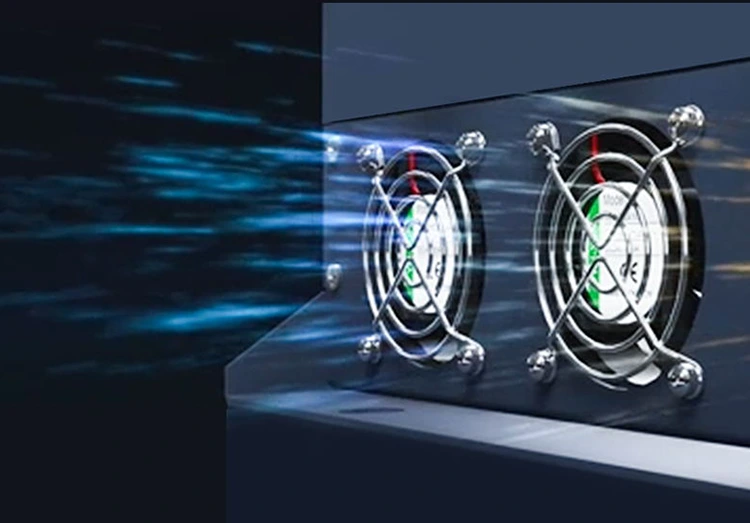

thyristor ที่มีตัวเริ่มต้นบายพาสภายในใช้งานเฉพาะในระหว่างการเริ่มต้นและสลับไปยังคอนแทคเตอร์ระหว่างการทำงานดังนั้นจึงสร้างความร้อนน้อยลง อย่างไรก็ตามเรายังคงติดตั้งพัดลมเพื่อทำให้คอนแทคเย็นลง ติดตั้งพัดลมเพื่อทำให้เย็นลง All18.5kW และเหนือ 360 Series Soft Starters ติดตั้งพัดลม DC ความเร็วสูง 24V ให้การกระจายความร้อนตลอด 360 °และแรงลมที่แข็งแกร่งขึ้น มันไม่เพียงลดการปิดที่ไม่คาดคิดที่เกิดจากความร้อนสูงเกินไป แต่ยังขยายอายุการใช้งานของผู้เริ่มต้นที่อ่อนนุ่มอย่างมีนัยสำคัญ

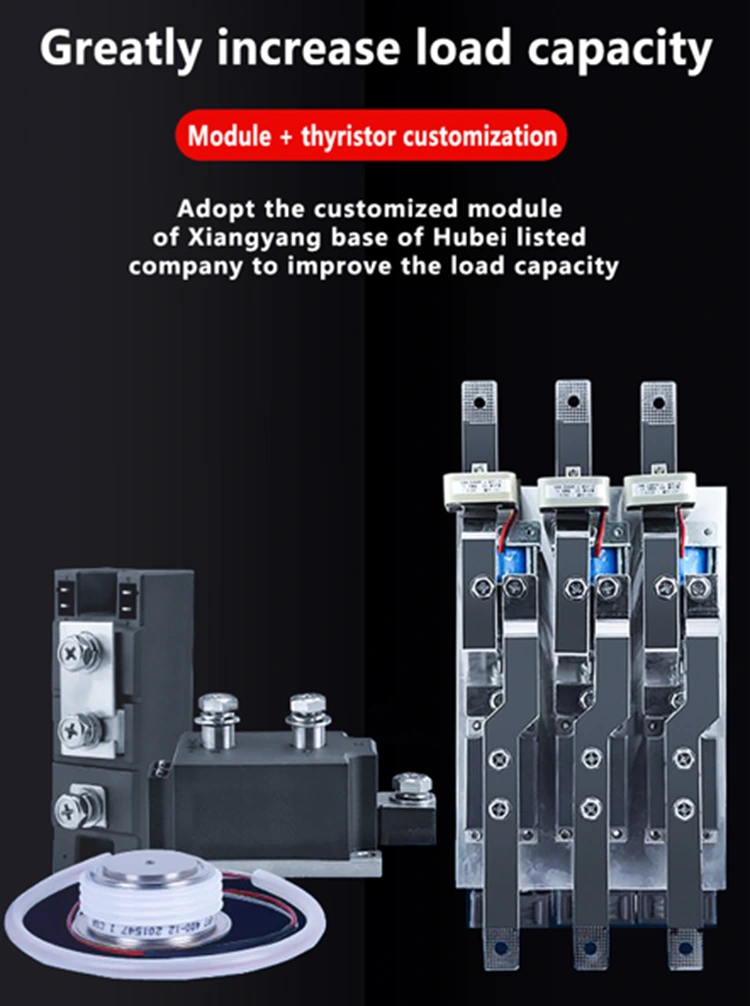

เรามีความร่วมมืออย่างลึกซึ้งกับ Hubei Taiji บริษัท จดทะเบียนในประเทศและใช้โมดูลที่กำหนดเองและ thyristors ซึ่งแตกต่างจากโมดูลทั่วไปที่ให้ไว้ในตลาดเพื่อปรับปรุงกำลังการผลิต คอนแทคเตอร์ DC ของเรายังได้รับการปรับแต่งเป็นพิเศษซึ่งมีรายชื่อผู้ติดต่อเงินทั้งหมด พื้นผิวการติดต่อของผู้ติดต่อมีขนาดใหญ่ขึ้นและสามารถบรรลุการมีส่วนร่วมเกือบ 100,000 ครั้งเพิ่มอายุการใช้งานอย่างมีนัยสำคัญ

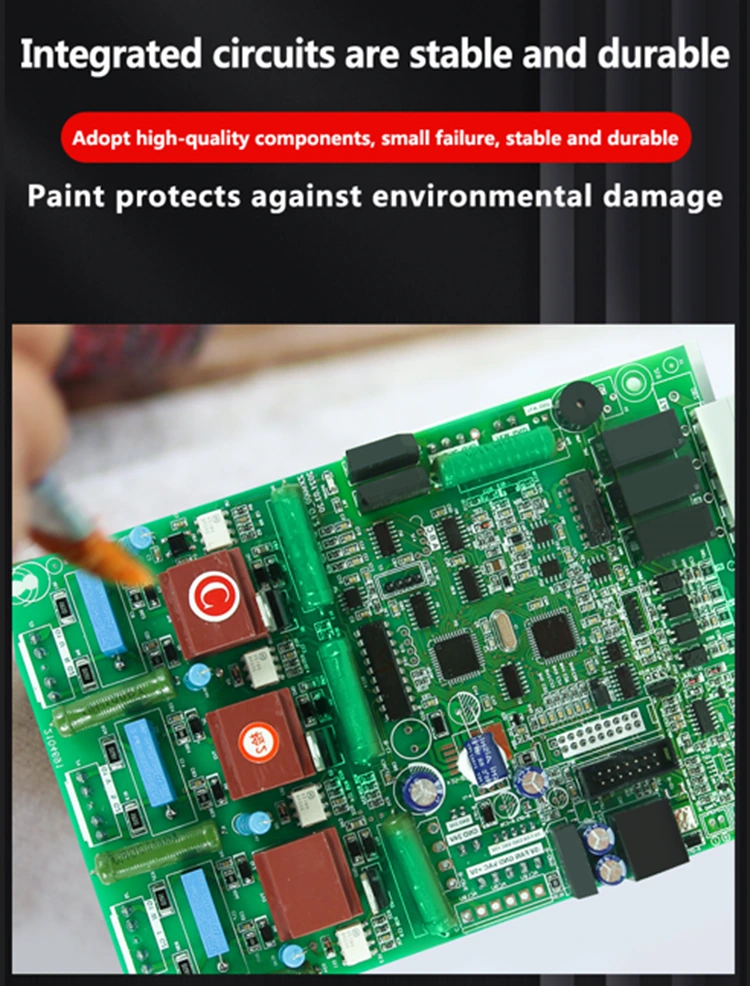

วัตถุประสงค์หลักของการพู่กันแผงวงจรเริ่มต้น (โดยปกติจะเป็นสามต่อต้านสีฉนวนสีฉนวนหรือการเคลือบกันความชื้น) คือการปกป้องความเสถียรและชีวิตของแผงวงจรในสภาพแวดล้อมการทำงานที่ซับซ้อน วงจร เพิ่มความทนทานและความปลอดภัย

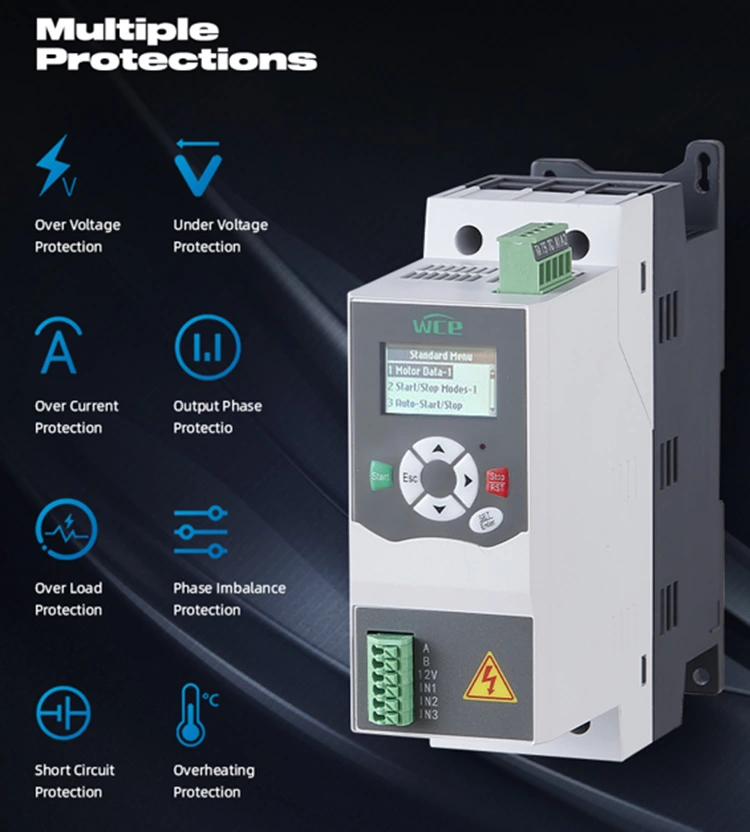

ฟังก์ชั่นการป้องกันที่หลากหลาย: การป้องกันแรงดันไฟฟ้าต่ำ, การป้องกันแรงดันไฟฟ้าเกิน, การป้องกันกระแสเกิน, การป้องกันการโอเวอร์โหลด, การป้องกันการสูญเสียเฟส, การป้องกันความไม่สมดุลสามเฟส ฯลฯ ฯลฯ

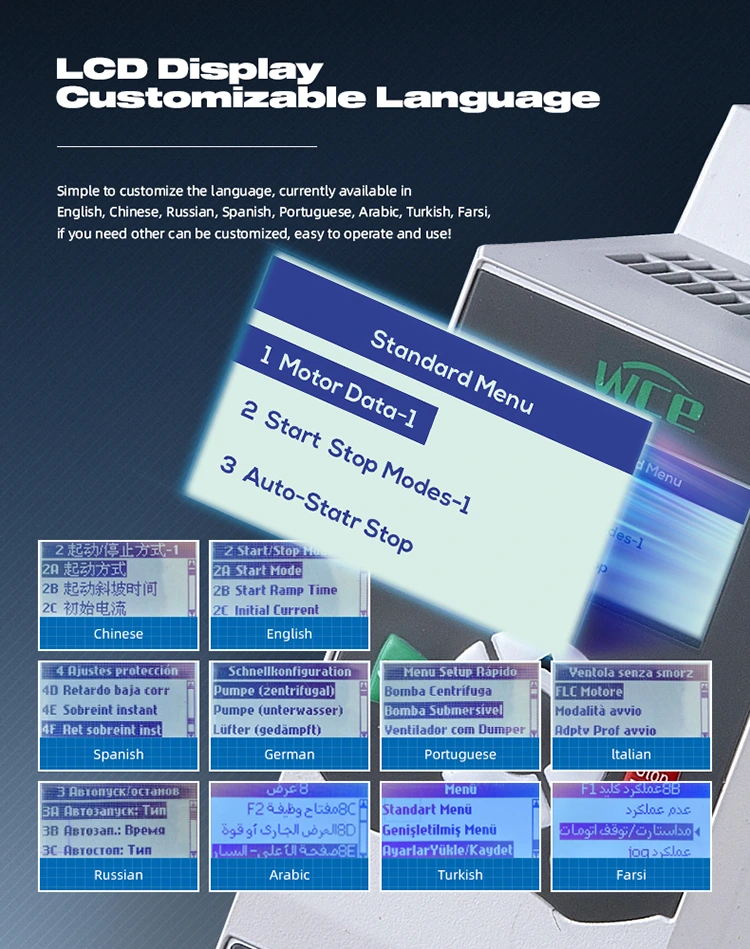

จอแสดงผลสี่บรรทัดความละเอียดสูง LCD ใช้งานง่าย มันมาพร้อมกับการแสดงภาษาประจำชาติหลายครั้งและสามารถปรับแต่งได้เมื่อจำเป็น

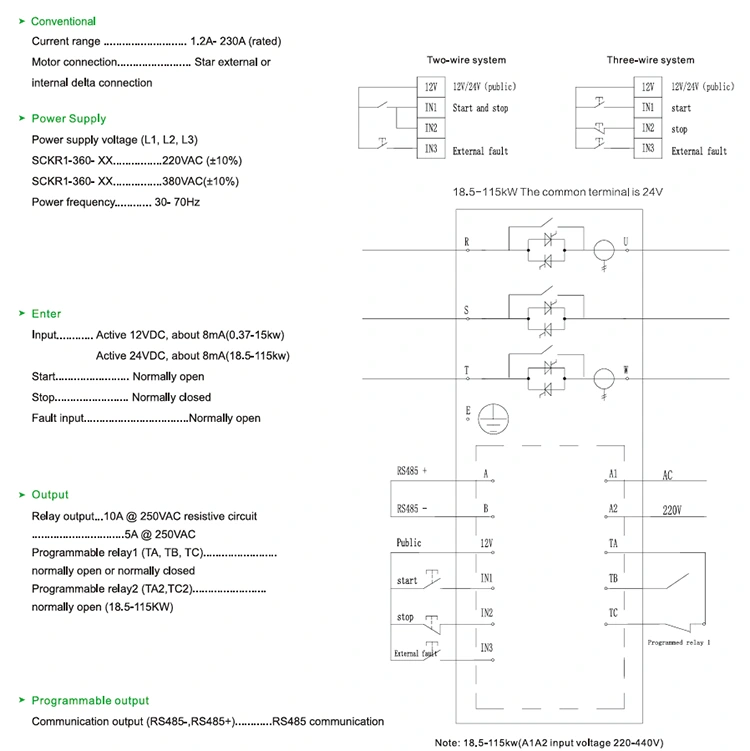

แผนภาพการเดินสายไฟอ่อน
